Détails sur le produit:
|
| Garantie: | 1 an | Lieu d'origine: | Guangdong, Chine |
|---|---|---|---|
| Application: | Machines, l'électronique, plastiques et ainsi de suite | Matériel: | Acier, granit |
| Demension: | 670x660x950mm | WD: | 92mm |
| Précision: | 3um | Charge: | 180KG |
| Surligner: | 2d machine de mesure de vision,machine de mesure de la vision 3um |
||

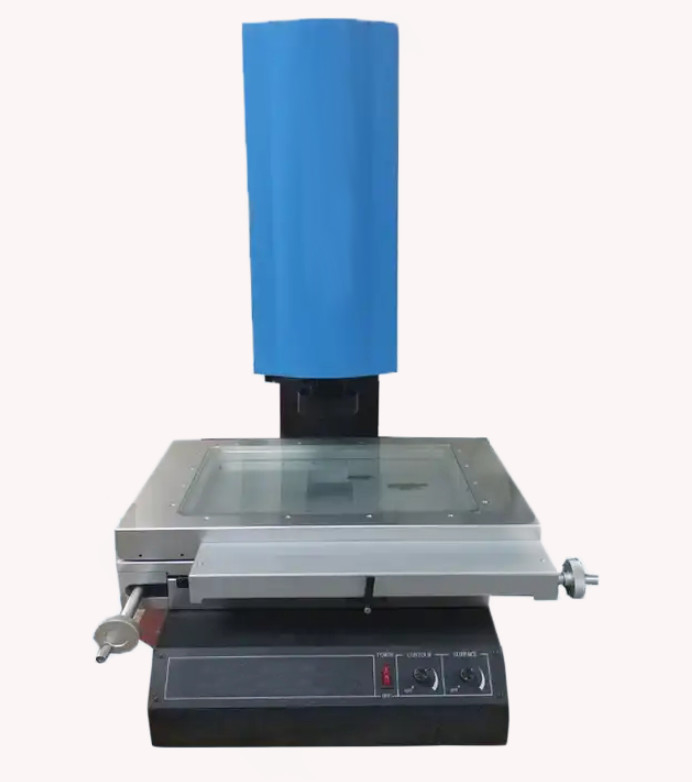

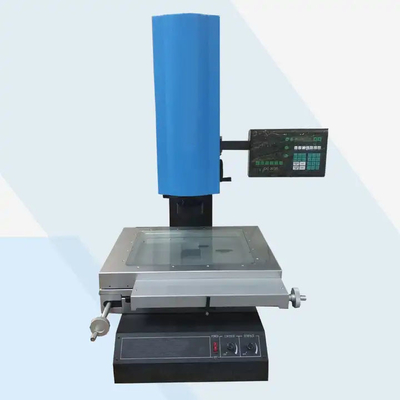

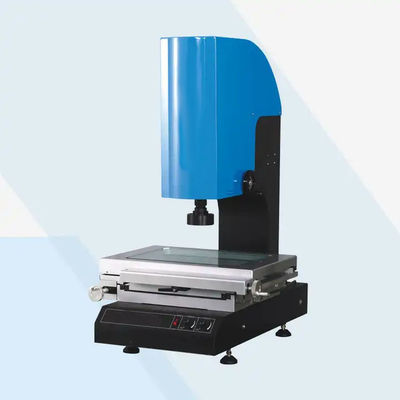

2d système de mesure de vision avec une exactitude de mesure de (3+L/200) Um
Description :
Le système de mesure de vision par ordinateur se compose de caméra, lentille, source lumineuse, carte d'acquisition d'image et l'ordinateur, par la carte d'acquisition d'image l'image de l'objet mesuré est transféré à l'ordinateur, après qu'à traitement d'images, obtiendra la taille d'objet mesurée, la forme géométrique et l'information de qualité de surface pour le calcul et traiter, et puis selon les paramètres préréglés de cible pour la mesure automatique ou la mesure manuelle. Dans le processus de fabrication, les caractéristiques fonctionnelles du système de mesure de vision par ordinateur peuvent être récapitulées par l'utilisation du processus. Ce document présente principalement les caractéristiques fonctionnelles du système de mesure de vision par ordinateur.
Il a été très utilisé dans les machines, l'électronique, aérospatial, des véhicules à moteur, les militaires, le moule, et d'autres industries pour la mesure de précision.
1. Il peut mesurer le point, la ligne, le cercle, l'arc et l'ovale, rectangulaires et améliorer l'exactitude avec la fonction de positionnement multipoint.
2. En termes de métrologie, la machine peut examiner et dimensionner la largeur, la longueur, la taille, l'épaisseur, le diamètre, l'ange, la rectitude, la planéité, le perpendicularity, le degré circulaire, le coaxiality, etc.
3. combinaison des mesures, la structure centrale et l'intersection de la structure, le point médian de la construction, ligne structure, une structure ronde et point de vue structurel.
Spécifications techniques et paramètres :
|
Modèle
|
GSA-2010
|
GSA-3020
|
GSA-4030
|
GSA-5040
|
|||
|
Tableau
|
Dimension de Tableau en métal (millimètres)
|
404*228
|
500*330
|
606*466
|
706*606
|
||
|
Dimension en verre de Tableau (millimètres)
|
260*160
|
350*280
|
450*350
|
550*450
|
|||
|
Course DE X/Y (millimètres)
|
200*100
|
300*200
|
400*300
|
500*400
|
|||
|
Capacité de charge
|
approximativement 15 kilogrammes
|
approximativement 20 kilogrammes
|
approximativement 30 kilogrammes
|
approximativement 35 kilogrammes
|
|||
|
Poids (kilogrammes)
|
180
|
260
|
315
|
500
|
|||
|
Dimension (L*W*H, millimètres)
|
556*540*860
|
670*660*950
|
720*950*1020
|
800*1040*1020
|
|||
|
Système d'optimisation de mesure
(Accessoires standard) |
Caméra : TEO™ 1/3' “caméra CCD de couleur
|
||||||
|
Zoom : lentille optique professionnelle
Rapport optique de lentille de champ : 0.7~4.5X WD : 92mm |
|||||||
|
Rapport optique visuel : CHAMP DE VISION 30~190X : 7~1.1mm
|
|||||||
|
Résolution d'échelle : 0,5 μm
|
|||||||
|
Course de Z (millimètre)
|
Norme
|
150
|
|||||
|
Option
|
200
|
200~350
|
200~450
|
||||
|
Exactitude E1*
|
Ex, μm du ≤ de y (3.0+L/200)
|
||||||
|
Exactitude E2*
|
Μm du ≤ d'Exy (4.0+L/200)
|
||||||
|
Illumination
|
La lumière extérieure et la lumière de transmission adoptent LED, éclat réglable
|
||||||
|
Puissance
|
110/220V (C.A.), 50/60HZ 30W
|
||||||
FQA :
1.Are votre société marchande ou une usine ?
L'usine + commercial (intégration), 17 ans se concentrant sur des instruments d'essai mettent en place, 11 ans exportant l'expérience.
2.How pour choisir les produits les plus appropriés ?
Notre équipe professionnelle te donnera la meilleure suggestion tant que vous nous dites ce qu'un peu l'essai vous doit faire et les spécifications exigées.
3.What est les conditions de livraison ?
Tout au plus du temps, nous avons des actions dans l'usine. S'il n'y a aucune provision, normalement, le délai de livraison est de 15-20 jours ouvrables après reçu de dépôt. Si vous êtes
dans le besoin urgent, nous pouvons envisager de faire la disposition spéciale pour vous.
4.Do vous accepter le service de personnalisation ?
Oui, naturellement, nous pouvons non seulement offrir les machines standard, mais les machines également adaptées aux besoins du client selon votre demande. N'hésitent pas à nous dire vos
condition, nous essayerons notre meilleur pour répondre à vos besoins.
5.Can nous visiter votre usine avant ordre ?
Oui, nous accueil chaleureux et vous invitons sincèrement ou votre équipe pour visiter notre usine, nous aiderons à nous charger de l'hôtel et à vous prendre de l'aéroport.
6.Do vous avez des clients de notre pays avant ?
Maintenant nos machines d'essai ont été vendues à plus de 70 pays, comme les Etats-Unis, le Canada, Russie, R-U, Italie, Allemagne, Union européenne, Inde,
Le Pakistan, les Philippines, le Singapour, la Thaïlande et le Vietnam, Brésil et ainsi de suite.
7.How au sujet de votre garantie ?
Généralement, notre garantie est d'un an. Au cours de la période de garantie, nous pouvons offrir l'appui de technique et les pièces de partie changent, nécessairement, nos ingénieurs
peut aller à votre endroit pour un meilleur service.
8.How au sujet de l'emballage pour la machine, est-il sans risque protégé pendant le transport ?
Notre machine est emballée par la boîte en bois d'exportation standard, il ne sera pas endommagée. Nous avons livré beaucoup de machines à l'étranger d'essai par la mer ou par avion
sans dommages.
9.What l'ordre est-il processus ?
Enquête - citation - communication - confirmation d'ordre - paiement de dépôt - production - examinant et emballage de correction - paiement d'équilibre - -
la livraison - réception de client - après service.
10.How pour installer et employer le produit
Le produit est embarqué avec les consignes d'utilisation et la vidéo de la version anglaise.
