Détails sur le produit:
|
| Garantie: | 1year | Modèle: | GSA-87R |
|---|---|---|---|
| Dimension (millimètre) (L*W*H): | 600*740*890 | Chaîne de mesure (millimètre) (X*Y*Z): | 300*200*200 |
| Exactitude de mesure (μm): | 2.5+L/100 | Répétabilité (μm): | 2,5 |
| Poids (kilogrammes): | 190kg | Résolution linéaire d'échelle: | 0.5μm |
| Surligner: | système de mesure de vision,Système optique de vision |
||

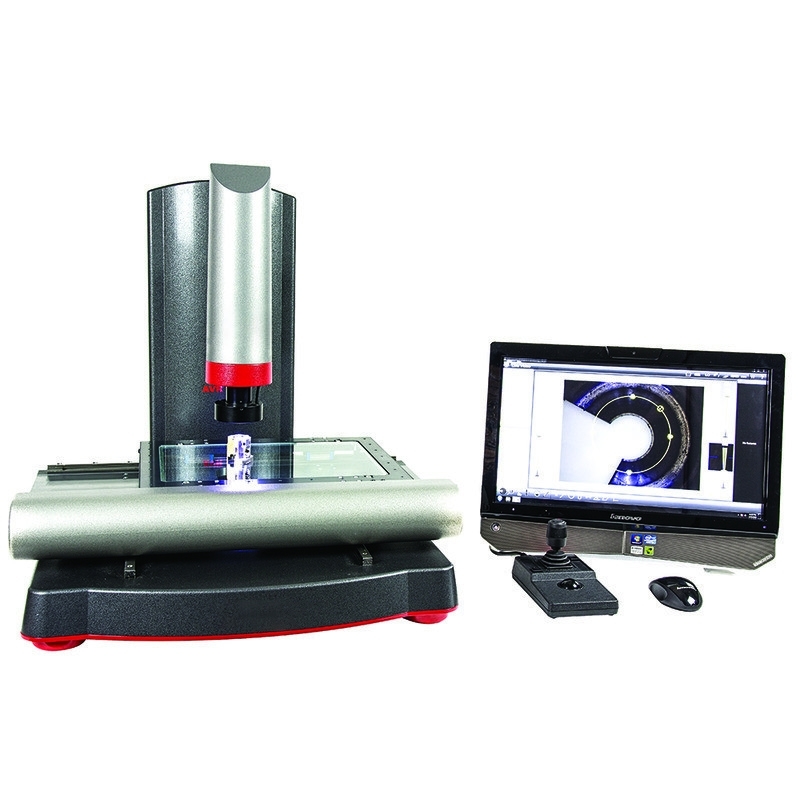

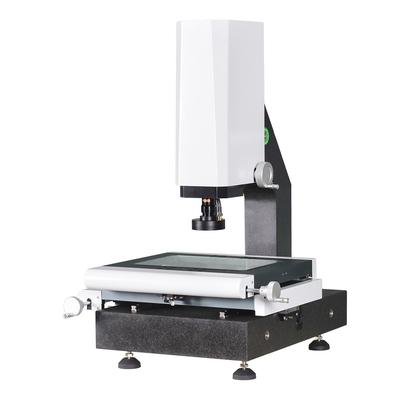

Le système optique de vision a exactement mesuré la résolution linéaire de 0.5μM
présentation de produit :
La machine de mesure optique de série de GSA est un instrument important utilisé dans votre processus du contrôle de qualité de produit. Elle assure l'exactitude de la dimension de votre produit, rend vos produits plus concurrentiels.
Configuration matériel de grande précision
La série est configurée avec la voie de guidage linéaire de grande précision, fournit une expérience unique de représentation dynamique et d'utilisateur. Inclut également le plein anneau extérieur programmable d'illumination de 8 sections LED, les transducteurs linéaires 0.0005mm à haute résolution triaxiaux, et le logiciel de mesure puissant.
Désossage
La série VMM de GSA est compatible avec la sonde de contact de Renishaw comme configuration facultative. Les utilisateurs peuvent facilement réaliser le 2D et les fonctions 3D de mesure dans une machine. Le logiciel peut calculer la compensation entre la lentille optique et la sonde de contact, veille que tous les résultats de mesure sont à moins d'un système de coordonnées. Les résultats de mesure peuvent être sortie en tant que dessins 3D pour le désossage.
Compact et précis
La série VMM de GSA est le modèle le plus commun pour la plupart des usines fabriquant les pièces précises. Elle est adaptée pour des échantillons de petite quantité mesurant des applications. le contrôle de manuel de 3 axes, avec le logiciel convivial, permet à l'opérateur de contrôler utilisant la machine dans une courte durée même.
SPÉCIFICATIONS
| Articles | GSA-87R | |
| Dimension (millimètre) (L*W*H) | 600*740*890 | |
| Chaîne de mesure (millimètre) (X*Y*Z) | 300*200*200 | |
| Exactitude de mesure (μm) | 2.5+L/100 | |
| Répétabilité (μm) | 2,5 | |
| Poids (kilogrammes) | 190kg | |
| Image et mesure | CCD | appareil photo numérique du pixel 1.2million |
| Lentille | Zoom bosselé manuel 0,7 -4.5X (lentille électronique facultative de retour de signal de rapport optique) | |
| Rapport optique | 18-195X (pour la référence seulement. Avec la caméra et la lentille différentes le rapport optique sera différent) | |
| Champ visuel | 8.1~1.3mm (pour la référence seulement, avec la combinaison différente de caméra et de lentille, la valeur sera différente) | |
| Distance de fonctionnement | 90mm | |
| Résolution linéaire d'échelle | 0.5μm | |
| Système d'entraînement | Contrôle de manuel d'axe de X/Y/Z | |
| Illumination |
Lumière programmable de surface d'anneau de la zone LED8, lumière de parallèle du fond de LED (facultative : lumière coaxiale)
|
|
