Détails sur le produit:
|
| Garantie: | 12 mois, 1 an | Lieu d'origine: | Guangdong |
|---|---|---|---|
| Exactitude de répétition: | 0.002mm | Certificat: | OIN DE LA CE |
| Rapport optique objectif: | 0.7X-4.5X | Puissance: | Électronique |
| Multiplicateur composé: | 20~128X | Charge: | 30kg |
| Surligner: | Le laser a basé le système de mesure de vision,système de mesure de la vision 4.5X |
||

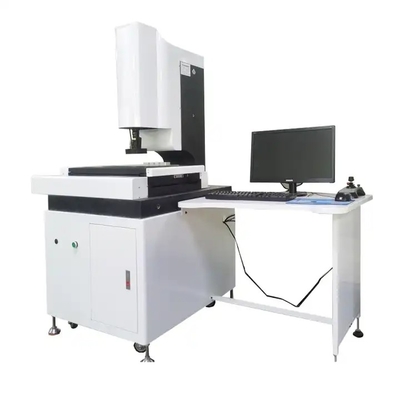

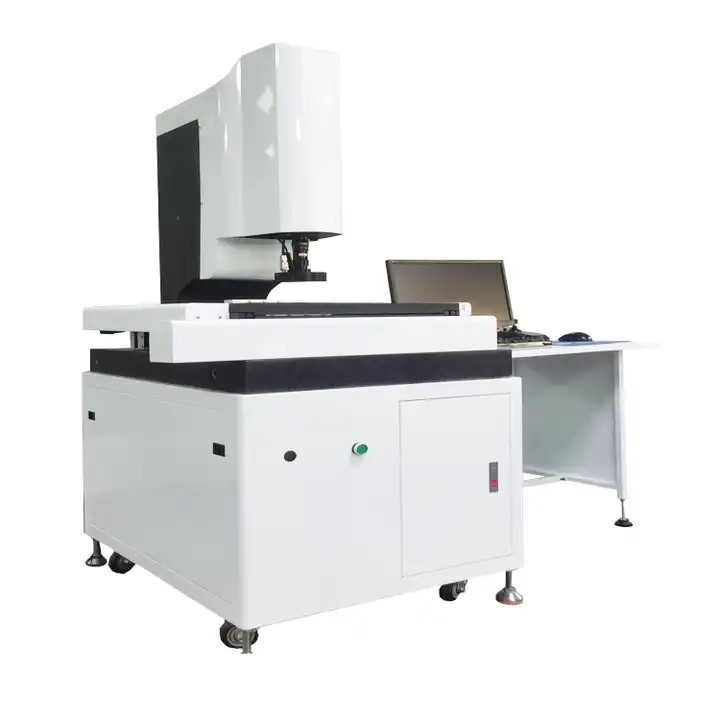

Le laser a basé le système de mesure de vision par ordinateur, fabricants Directe Verkoop
Description :
Le système de mesure de vision par ordinateur se compose de caméra, lentille, source lumineuse, carte d'acquisition d'image et l'ordinateur, par la carte d'acquisition d'image l'image de l'objet mesuré est transféré à l'ordinateur, après qu'à traitement d'images, obtiendra la taille d'objet mesurée, la forme géométrique et l'information de qualité de surface pour le calcul et traiter, et puis selon les paramètres préréglés de cible pour la mesure automatique ou la mesure manuelle. Dans le processus de fabrication, les caractéristiques fonctionnelles du système de mesure de vision par ordinateur peuvent être récapitulées par l'utilisation du processus. Ce document présente principalement les caractéristiques fonctionnelles du système de mesure de vision par ordinateur.
Caractéristiques :
D'abord, mesure de non contact
La technologie de non contact de mesure est la mesure de non contact de l'objet mesuré par la caméra CCD, ou directement avec la carte d'acquisition d'image, carte spéciale d'acquisition d'image et autre équipement reliés à l'objet mesuré, utilisant la caméra CCD pour entrer l'image de l'objet dans l'ordinateur, et la correspondance à traitement d'images et analyse, et puis les résultats obtenus et les normes correspondantes sont comparés. Pour réaliser la taille de l'objet, de la forme, de la qualité de surface et de toute autre mesure de l'information. Selon la structure et l'installation de la caméra CCD, elle peut être divisée en mesure traditionnelle de caméra CCD et mesure industrielle de lentille. En raison du prix élevé des lentilles industrielles, la plupart des caméras traditionnelles sont employés pour réaliser la mesure de non contact.
en second lieu, bonne représentation en temps réel
Dans le système de mesure, aucune matière la source lumineuse, la lentille ou la carte d'acquisition d'image, il y a une certaine dynamique, même dans la situation réelle, la dynamique sera limité dans une certaine mesure. Le système de mesure de vision par ordinateur utilise un capteur de CMOS pour remplacer le capteur photoélectrique traditionnel. Le capteur de CMOS est un convertisseur de signal numérique, qui convertit les signaux analogues en signaux numériques. La dynamique du capteur de CMOS est plus étendue que celle du capteur photoélectrique traditionnel, ainsi quand l'objet mesuré change, elle peut également répondre à temps, qui améliore la représentation en temps réel du système de mesure de vision par ordinateur.
troisièmement. Grand choix d'application du système
Le système de mesure de vision par ordinateur a été très utilisé dans toutes les conditions sociales, comme : fabrication de semi-conducteur, industrie des emballages, etc. Dans l'industrie de semi-conducteur, le système de mesure de vision par ordinateur est employé dans la détection de taille de processus de fabrication de semi-conducteur ; Dans l'industrie d'automobile, le système de mesure de vision par ordinateur est employé pour l'intérieur et en dehors de la détection de surface et de taille du corps de corps d'automobile ; Dans l'industrie des emballages, le système de mesure de vision par ordinateur est employé pour la détection de taille du divers emballage des produits. En même temps, le système de mesure de vision par ordinateur est également très utilisé dans l'industrie de carte électronique, l'emballage et l'industrie de l'imprimerie, l'industrie de textile et de vêtement, l'industrie de machines, etc. La gamme d'application du système de mesure de vision par ordinateur est très large, mais parce que la technologie de mesure de vision par ordinateur est se développante et s'améliorante toujours, elle a toujours un grand espace pour le développement dans la fabrication d'automobile, la fabrication de machines et d'autres domaines.
Spécifications techniques et paramètres :
| Modèle | GSA3020 | GSA4030 | GSA5040 |
|
Course de mesure (millimètres) Z DE X/Y |
300x200x150 | 400x300x180 | 500x400x200 |
| Poids de machine (kilogrammes) | 285 | 350 | 450 |
| Poids de charge | 15kg | ||
| Exactitude de X et d'axe des ordonnées (μm) | ≤3+L/200 (L est l'unité mesurée millimètre de longueur) | ||
| Exactitude d'axe des z (μm) | ≤3+L/100 (L est l'unité mesurée millimètre de longueur) | ||
| Distance de fonctionnement | 82mm | ||
| Résolution | 0.1μm | ||
| Rapport optique objectif | 0.7X-4.5X | ||
| Multiplicateur composé | 20~128X | ||
| Système de contrôle | Système de contrôle de boucle bloquée de commande numérique par ordinateur | ||
| Système d'éclairage | La source lumineuse extérieure et la transmission la source lumineuse que sont LED, éclat peuvent être ajustées | ||
| Système informatique | Windows 7 | ||

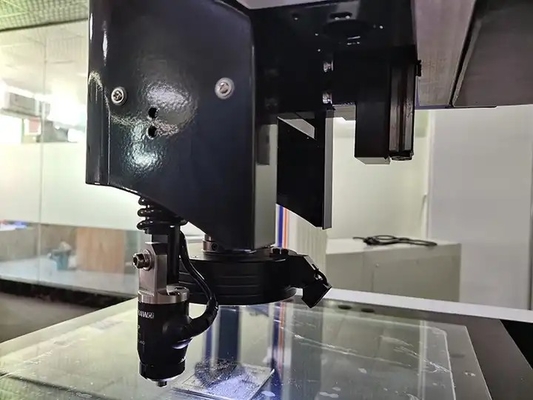

| Pièces facultatives | Sondes. Laser de point (pour mesurer la taille de l'échantillon. Planéité…) | ||
FQA :
1.Are votre société marchande ou une usine ?
L'usine + commercial (intégration), 17 ans se concentrant sur des instruments d'essai mettent en place, 11 ans exportant l'expérience.
2.How pour choisir les produits les plus appropriés ?
Notre équipe professionnelle te donnera la meilleure suggestion tant que vous nous dites ce qu'un peu l'essai vous doit faire et les spécifications exigées.
3.What est les conditions de livraison ?
Tout au plus du temps, nous avons des actions dans l'usine. S'il n'y a aucune provision, normalement, le délai de livraison est de 15-20 jours ouvrables après reçu de dépôt. Si vous êtes
dans le besoin urgent, nous pouvons envisager de faire la disposition spéciale pour vous.
4.Do vous accepter le service de personnalisation ?
Oui, naturellement, nous pouvons non seulement offrir les machines standard, mais les machines également adaptées aux besoins du client selon votre demande. N'hésitent pas à nous dire vos
condition, nous essayerons notre meilleur pour répondre à vos besoins.
5.Can nous visiter votre usine avant ordre ?
Oui, nous accueil chaleureux et vous invitons sincèrement ou votre équipe pour visiter notre usine, nous aiderons à nous charger de l'hôtel et à vous prendre de l'aéroport.
6.Do vous avez des clients de notre pays avant ?
Maintenant nos machines d'essai ont été vendues à plus de 70 pays, comme les Etats-Unis, le Canada, Russie, R-U, Italie, Allemagne, Union européenne, Inde,
Le Pakistan, les Philippines, le Singapour, la Thaïlande et le Vietnam, Brésil et ainsi de suite.
7.How au sujet de votre garantie ?
Généralement, notre garantie est d'un an. Au cours de la période de garantie, nous pouvons offrir l'appui de technique et les pièces de partie changent, nécessairement, nos ingénieurs
peut aller à votre endroit pour un meilleur service.
8.How au sujet de l'emballage pour la machine, est-il sans risque protégé pendant le transport ?
Notre machine est emballée par la boîte en bois d'exportation standard, il ne sera pas endommagée. Nous avons livré beaucoup de machines à l'étranger d'essai par la mer ou par avion
sans dommages.
9.What l'ordre est-il processus ?
Enquête - citation - communication - confirmation d'ordre - paiement de dépôt - production - examinant et emballage de correction - paiement d'équilibre - -
la livraison - réception de client - après service.
10.How pour installer et employer le produit
Le produit est embarqué avec les consignes d'utilisation et la vidéo de la version anglaise.
