Détails sur le produit:
|
| Zoom multiple (écran 17 pouces): | 20x-120x, 30x-225x | CCD: | Couleur, 1/3 pouce, 8000000 PX |
|---|---|---|---|
| Distance de travail: | 82mm | Résolution: | 0.0001mm |
| Répétabilité: | 1.5um | Garantie: | 1 an |
| Surligner: | machine de mesure 120x visuelle,machine de mesure 225x visuelle,Machine de mesure de vision de commande numérique par ordinateur |
||

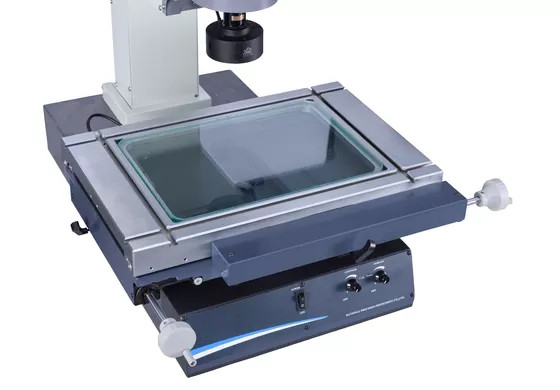

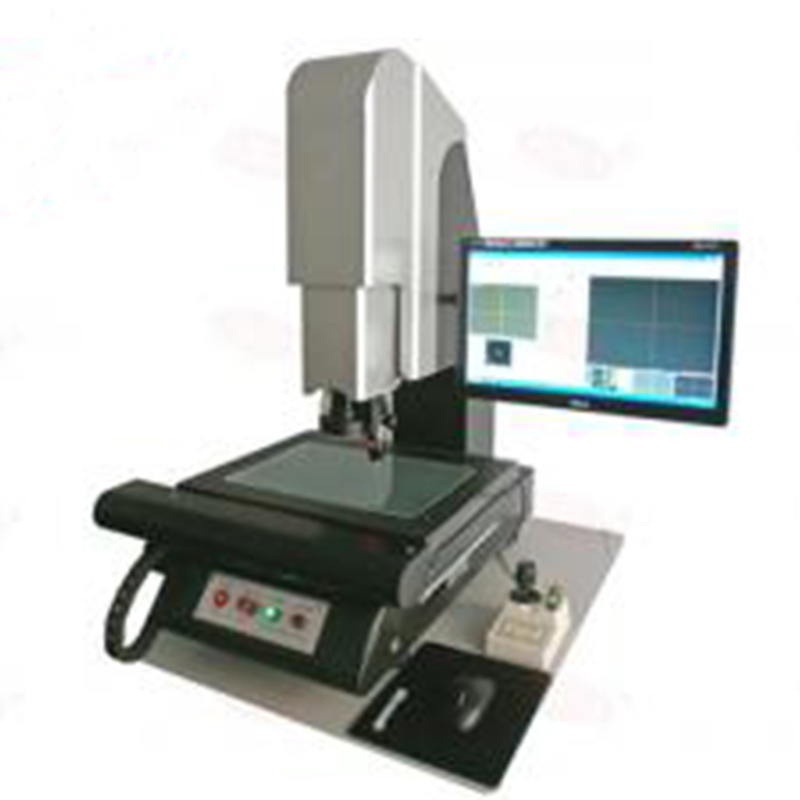

Machine de mesure de vidéo de laboratoire de gestion par ordinateur, machine de mesure optique de vision de commande numérique par ordinateur
Application avec la machine visuelle de mesure :
La machine de mesure CMM automatique est conçue pour faire le morceau tridimensionnel de travail sur la pente, rond, fossé, colonnes, boule, dimension, douce
trous aussi bien que les geometricalterms tels que la distance entre les éléments et les angles. Et elle est très utilisée dans le mechinery, l'électronique,
garnitures mobiles, appareils ménagers, connecteur, garnitures de machine, montage de précision, plastique, matériel, circumjacentfields d'ordinateur et ainsi de suite
et d'autres industries.
CARACTÉRISTIQUE ET REPRÉSENTATION :
1. La base de marbre précise élevée avec le pilier fortement rigide de cas est présentée et donnée un banc de travail très stable pour la 2D machine de mesure entière de vision ;
2. Le système de mouvement adopte le rail précis de glisseur de V avec les linéarités élevées qui peuvent réaliser l'exactitude de essai la plus élevée ;
3. La caméra CCD de la norme industrielle 600TVA de couleur ici a équipé pour répondre pour la condition élevée ;
4. 3 source lumineuse fraîche extérieure programmable de la zone LED de la boucle 8, lumière axiale de jante (facultatif léger coaxial) ;
5. La haute échelle optique précise est équipée de son exactitude jusqu'à 0.001mm ;
6. le logiciel de mesure Indépendant-développé peut réaliser une méthode de programmation facile manuellement ;
PARAMÈTRES TECHNIQUES DE MACHINE DE MESURE DE VISION :
| Modèle | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Voyage de mesure | |||||
| Voyage d'axe des abscisses | 200mm | 300mm | 400mm | ||
| Voyage d'axe des y | 100mm | 200mm | 300mm | ||
| Voyage d'axe des z (facultatif) | 150mm | 150mm | 150mm | ||
| Banc de travail | |||||
| banc d'alliage d'aluminium | 360×260mm | 570×355mm | 670×460mm | ||
| Banc en verre | 260×160mm | 354×254mm | 459×359mm | ||
| Porteur | 30kg | 50kg | 50kg | ||
| Système de vision et de mesure | |||||
| CCD | Caméra couleur de haute résolution avec 600TVA | ||||
| Zoom | Zoom 0.7-4.5X (facultatifs légers coaxiaux) | ||||
| Rapport de rapport optique d'image | 30-230X | ||||
| Distance de fonctionnement | 82mm | ||||
| Résolution | 0.0001mm | ||||
| Répétabilité | 1.5um | ||||
| Exactitude de mesure (μm) |
≦ DE X/Y d'axe (3+L/200) um, ≦ d'axe de Z (vision mesurant) (5+L/200) um |
||||
| De façon générale (millimètres) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Poids brut (kilogrammes) | 160kg | 230kg | 320kg | ||
| Système de éclairage | Lumière extérieure programmable de 3-Loop 8-Zone et lumière de jante | ||||
| Puissance fournie | 220V±10% (C.A.) 50HZ |
||||
Services de support à la clientèle :
Installation de Ø
Formation de Ø (employés s'exerçants de client)
Calibrage de Ø
Entretien préventif de Ø
Pièces de rechange de Ø
Aide de Ø par l'intermédiaire de téléphone ou d'Internet
Diagnostic de Ø et réparation sur place/diagnostic et réparation en ligne
