Détails sur le produit:
|
| Zoom: | Objectif zoom 0,7－4,5X (lumière coaxiale en option) | Rapport d'agrandissement de l'image: | 30－230X |
|---|---|---|---|
| Distance de travail: | 82mm | Résolution: | 0.0001mm |
| Répétabilité: | 1.5um | Garantie: | 1 an |
| Surligner: | Machine de mesure visuelle de Stampings,0.7x Machin de mesure visuel,machine de mesure 4.5X visuelle |
||

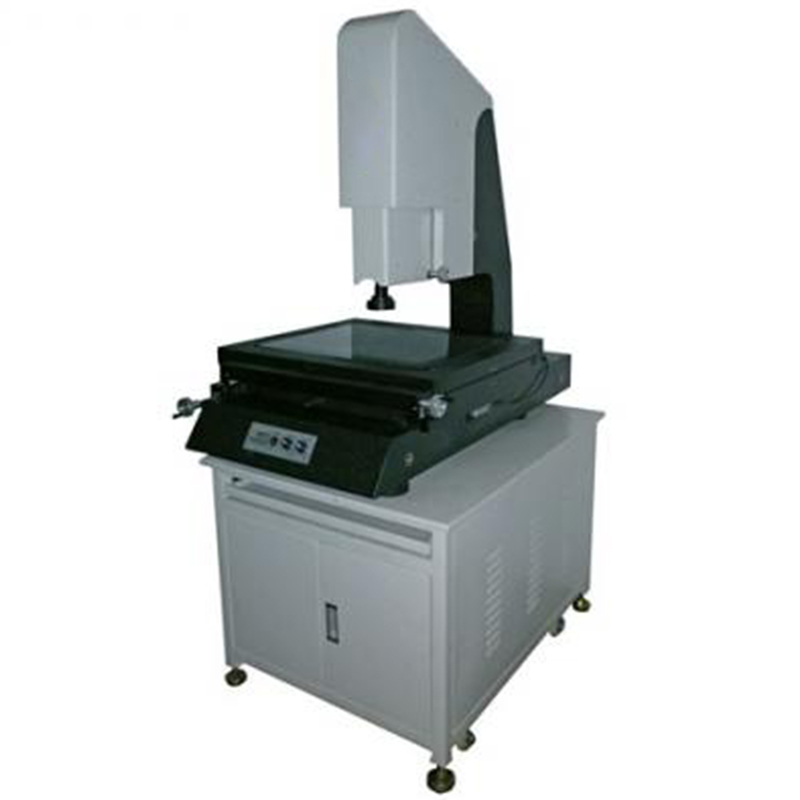

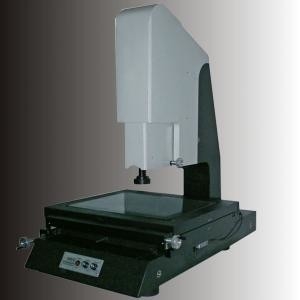

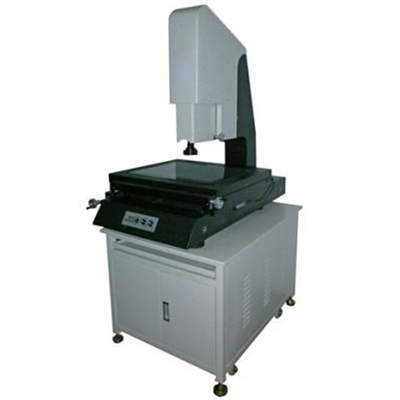

Zoom visuel de machine de mesure de manuel semi-automatique 2-D 0.7-4.5X
INTRODUCTION GÉNÉRALE DE MACHINE DE MESURE DE VISION :
●Cette machine de mesure de vision est un appareil de mesure avancé de longueur qui intègre les technologies telles que la mécanique précise, une technologie optique, une technologie électronique etc.
●Ce système de mesure de vision est conçu, fabriqué et largement appliqué pour des produits métal, l'électronique, le bâti, carte PCB, morceau de pressing, connecteur,
machines, mètre, montre, téléphone portable, affichage à cristaux liquides, LED, industrie légère et utilisateurs tels que l'université, université, institut de recherche.
●Cette machine de vision avec le rendement élevé en mesurant de diverses pièces complexes et irrégulières considérant pour contourner la taille, forme extérieure des outils, pièces, composants comme le plat témoin, morceau de pressing, cames, vis, vitesse, coupeur de profil, tapement, moulant, pièces de téléphone portable.
●Ce système de vision principalement appliqué pour l'image de mesure 2D de &3D avec la bonne représentation de réaliser la comparaison trouvant des résultats de mesure réels avec la cible conçue et réaliser les buts de mesurer, inspecter, calibrer aussi bien qu'exécuter le désossage.
APPLICATION INDUSTRIELLE DE MACHINE DE MESURE DE VISION :
Ce 2D système de mesure de vision est largement appliqué pour les industries et les produits en tant que ci-dessous :
Affichage à cristaux liquides, LED, carte PCB, Stampings, électronique, connecteur, bâti, matériel, montre etc.
CARACTÉRISTIQUE ET REPRÉSENTATION :
1. La base de marbre précise élevée avec le pilier fortement rigide de cas est présentée et donnée un banc de travail très stable pour la 2D machine de mesure entière de vision ;
2. Le système de mouvement adopte le rail précis de glisseur de V avec les linéarités élevées qui peuvent réaliser l'exactitude de essai la plus élevée ;
3. La caméra CCD de la norme industrielle 600TVA de couleur ici a équipé pour répondre pour la condition élevée ;
4. 3 source lumineuse fraîche extérieure programmable de la zone LED de la boucle 8, lumière axiale de jante (facultatif léger coaxial) ;
5. La haute échelle optique précise est équipée de son exactitude jusqu'à 0.001mm ;
6. le logiciel de mesure Indépendant-développé peut réaliser une méthode de programmation facile manuellement ;
PARAMÈTRES TECHNIQUES DE MACHINE DE MESURE DE VISION :
| Modèle | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Voyage de mesure | |||||
| Voyage d'axe des abscisses | 200mm | 300mm | 400mm | ||
| Voyage d'axe des y | 100mm | 200mm | 300mm | ||
| Voyage d'axe des z (facultatif) | 150mm | 150mm | 150mm | ||
| Banc de travail | |||||
| banc d'alliage d'aluminium | 360×260mm | 570×355mm | 670×460mm | ||
| Banc en verre | 260×160mm | 354×254mm | 459×359mm | ||
| Porteur | 30kg | 50kg | 50kg | ||
| Système de vision et de mesure | |||||
| CCD | Caméra couleur de haute résolution avec 600TVA | ||||
| Zoom | Zoom 0.7-4.5X (facultatifs légers coaxiaux) | ||||
| Rapport de rapport optique d'image | 30-230X | ||||
| Distance de fonctionnement | 82mm | ||||
| Résolution | 0.0001mm | ||||
| Répétabilité | 1.5um | ||||
| Exactitude de mesure (μm) |
≦ DE X/Y d'axe (3+L/200) um, ≦ d'axe de Z (vision mesurant) (5+L/200) um |
||||
| De façon générale (millimètres) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Poids brut (kilogrammes) | 160kg | 230kg | 320kg | ||
| Système de éclairage | Lumière extérieure programmable de 3-Loop 8-Zone et lumière de jante | ||||
| Puissance fournie | 220V±10% (C.A.) 50HZ |
||||
Services de support à la clientèle :
Installation de Ø
Formation de Ø (employés s'exerçants de client)
Calibrage de Ø
Entretien préventif de Ø
Pièces de rechange de Ø
Aide de Ø par l'intermédiaire de téléphone ou d'Internet
Diagnostic de Ø et réparation sur place/diagnostic et réparation en ligne
