Détails sur le produit:
|
| Grossissement optique: | 0,7-4,5X | Sonde en option: | SONDE MCP Renishaw |
|---|---|---|---|
| Résolution d'échelle linéaire: | 0,5 μm | Course sur l'axe Z (mm): | 150 (peut être personnalisé à 300 mm) |
| Logiciel: | Logiciel de mesure auto-développé | garantie: | 1 an |
| Surligner: | Système de mesure de la vision 60Hz,système de mesure de la vision 0,7X |
||

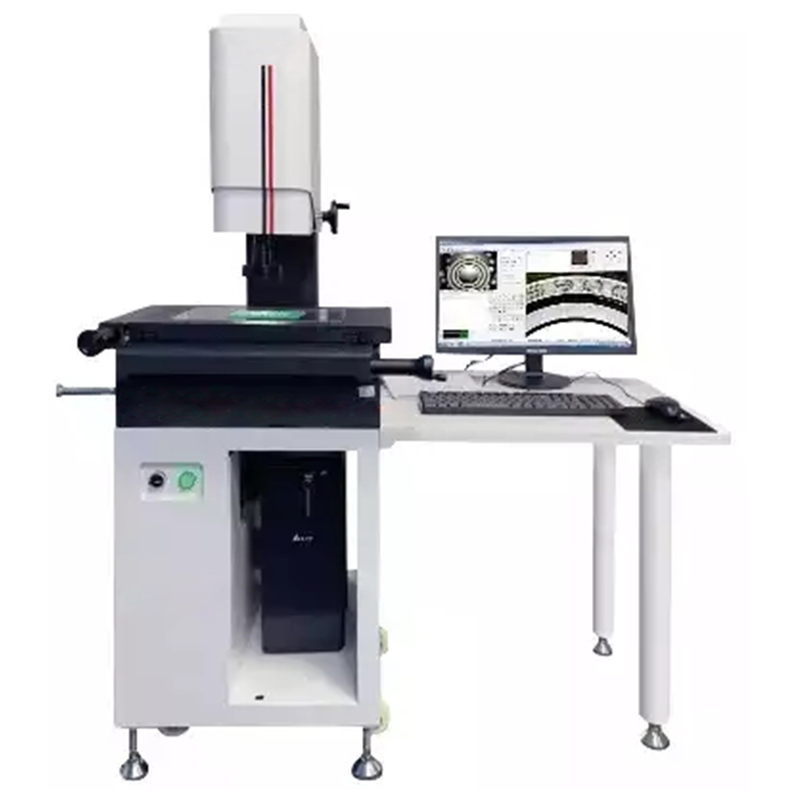

Instrument de mesure optique bidimensionnel tridimensionnel de système de mesure de vision
Le principe de:
L'instrument de mesure d'image manuel consiste à utiliser un objectif zoom pour agrandir l'objet mesuré, via le dispositif de caméra industrielle CCD pour entrer l'image dans l'ordinateur, l'image amplifiée de l'objet mesuré est transmise au logiciel de mesure, sans contact, détection efficace de diverses mesures complexes de la géométrie de la pièce.
Caractéristiques du produit:
Par rapport à l'instrument de mesure d'image automatique, les trois axes de l'instrument de mesure d'image automatique sont entraînés par des moteurs, qui peuvent réaliser une mesure automatique.Instrument de mesure d'image manuel à trois axes par la mesure de contrôle manuel de l'opérateur.L'inconvénient est que la vitesse de mesure est lente, la précision des mesures répétées est médiocre ;Les avantages sont un faible coût, un fonctionnement sans programmation, plus pratique pour tester un seul produit.Avec le développement de la technologie de contrôle automatique, l'instrument de mesure d'image manuel a été remplacé par un instrument de mesure d'image automatique.
utilisation:
Il convient à la mesure sans contact des pièces d'estampage, des pièces en plastique, des films minces, facile à déformer, facile à endommager et de petite taille de la pièce, comme le caoutchouc, le plastique, la quincaillerie, les montres, l'industrie légère et d'autres industries.
Caractéristiques:
| Modèle | Manuel GSKA-1510 | GSKA-2010Manuel | GSKA-3020Manuel | GSKA- 4030Manuel |
| Taille principale | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Taille de la plate-forme en métal | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Taille de la plate-forme en verre | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Coup d'impulsion réel | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Lester | 130KG | 140KG | 200KG | 250KG |
| Fond de machine | granit de niveau 00 | |||
| Précision linéaire | (3+L/75)µm | |||
| Eclairage de surface | Anneau LED sous forme de source de lumière froide super brillante (luminance réglable) | |||
| Contour brillant | Lumière de rondeur super brillante à LED (luminance réglable) | |||
| Calculer, calculer la fonction | Logiciel de système de mesure de précision REICA 2.5D | |||
| Force d'analyse | 0,001 mm | |||
| Précision de répétition | 0,002 mm | |||
| CCD | SONYchip1/3 couleur CCD | |||
| oculaire | 0.5X (peut choisir 1X, 2x) | |||
| objet en verre | 0.7X~4.5X facteur d'amplification 20X~120X | |||
| source de courant | AC90~264V 50/60Hz | |||
| Charger | 30KG | |||
Tableau proposé : Capacité de chargement≥350KG ;dimension (L*W*H): 1000×600×500(mm)
Nos services:
engagé à offrir des produits de qualité supérieure et des services satisfaisants à nos clients.Nous considérons le service après-vente avec l'importance qu'il mérite.
Si vous rencontrez un problème, laissez notre connaissance des produits et notre expérience collective minimiser vos désagréments.
Nous vous proposons une assistance au démarrage, des services de mesure, de maintenance, de réparation, de mise à niveau et de rénovation.Vous pouvez compter sur nous.
Nous nous consacrons à fournir un support technique continu et des services, y compris, mais sans s'y limiter, les éléments suivants :
1. Contrôle et amélioration des processus.
2. Formation et mise à niveau des machines.
3. Machines, métrologie, ventes et services.
4. Réparation d'entretien spécialisée et remise à neuf.
5. Services de conseil et de conseil.
6. Assistance technique en ligne.
7. Formation sur site et service après-vente par nos distributeurs dans le monde entier.
Nos services d'assistance concernent principalement le projecteur de profil, le système de mesure vidéo (VMS), le système de mesure de coordonnées (CMS), le préréglage d'outils, l'interféromètre à lumière blanche, l'instrument de mesure de hauteur, l'échelle linéaire, la lecture numérique, l'IC, le logiciel de mesure.
