Détails sur le produit:
|
| Précision répétée(mm): | 0,005 | Précision de mesure X, Y (μm): | 3.0+L/200 |
|---|---|---|---|
| Résolution d'échelle linéaire: | 0,5 μm | Course sur l'axe Z (mm): | 150 (peut être personnalisé à 300 mm) |
| Logiciel: | Logiciel de mesure auto-développé | garantie: | 1 an |
| Surligner: | Machine de mesure d'engrenages FPC,Machine de mesure d'engrenages CNC,Système de mesure de vision avec précision de 0 |
||

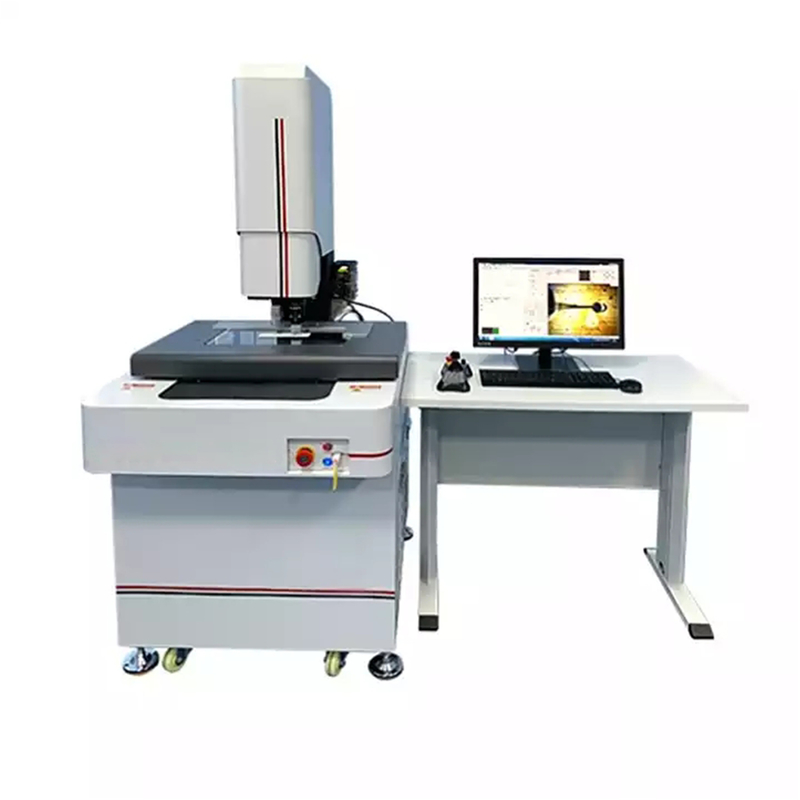

Machine de mesure vidéo multifonctionnelle de vitesse de commande numérique par ordinateur d'équipement optique de système de vision
Présentation du produit:
L'instrument de mesure d'image peut mesurer avec précision des points, des lignes, des cercles et d'autres éléments, et dispose d'une puissante fonction de sortie de rapport, particulièrement adaptée à la mesure d'une large gamme de produits en grandes quantités.
Largement utilisé dans les machines, l'électronique, les moules, le moulage par injection, le matériel, le caoutchouc, les appareils électriques basse tension, les matériaux magnétiques, le matériel de précision, l'estampage de précision, les connecteurs, les connecteurs, les terminaux, les téléphones portables, les appareils ménagers, les ordinateurs (ordinateurs), les cristaux liquides. téléviseurs (LCD), impression Circuits imprimés (circuits imprimés, PCB), automobiles, équipements médicaux, horloges, instruments et autres industries.
Objet de mesure :
LCD, FPC, PCB, circuits imprimés, vis, ressorts, montres, montres, compteurs, connecteurs (connecteurs, bornes), engrenages, cames, filetages, gabarits de rayon, gabarits de filetage, fils et câbles, outils, roulements, quincaillerie, pièces d'emboutissage , écrans, écrans d'essai, écrans en ciment, panneaux grillagés (treillis métallique, gabarit SMT), etc.
Elément de mesure :
Longueur, largeur, hauteur, distance des trous, espacement, espacement des broches, épaisseur, arc, diamètre, rayon, rainure, angle, angle R, etc.
Le corps de l'instrument de mesure d'image et les fonctionnalités de l'application :
1. L'appareil mobile franchit la conception de la transmission pour obtenir un mouvement stable et rapide.
2. La colonne et la base sont constituées d'une structure en granit de haute précision, stable et fiable.
3. Équipé du logiciel de mesure multifonction SBK-E pour répondre aux différents besoins de mesure.
4. Les fichiers DXF peuvent être importés pour une détection rapide.
5. Les données de mesure peuvent être importées dans Word, Excel et AutoCAD.
6. Fonction de sortie graphique, sortie facile des résultats de test.
7. Guide à rouleaux croisés de précision sur l'axe XY pour assurer la précision et la durée de vie de la machine.
8. L'axe Z adopte un rail de guidage linéaire argenté pour assurer une mise au point stable de l'axe Z et résoudre la mise au point secondaire et la précision de mesure de l'image.
9. Lentille haute définition et CCD haute résolution pour une mesure haute définition des produits.
10. L'objectif de position de carte avancé de l'industrie, facile à réaliser la commutation de grossissement.
Caractéristiques:
| Modèle | Manuel GSKA-1510 | GSKA-2010Manuel | GSKA-3020Manuel | GSKA- 4030Manuel |
| Taille principale | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Taille de la plate-forme en métal | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Taille de la plate-forme en verre | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Coup d'impulsion réel | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Lester | 130KG | 140KG | 200KG | 250KG |
| Fond de machine | granit de niveau 00 | |||
| Précision linéaire | (3+L/75)µm | |||
| Eclairage de surface | Anneau LED sous forme de source de lumière froide super brillante (luminance réglable) | |||
| Contour brillant | Lumière de rondeur super brillante à LED (luminance réglable) | |||
| Calculer, calculer la fonction | Logiciel de système de mesure de précision REICA 2.5D | |||
| Force d'analyse | 0,001 mm | |||
| Précision de répétition | 0,002 mm | |||
| CCD | SONYchip1/3 couleur CCD | |||
| oculaire | 0.5X (peut choisir 1X, 2x) | |||
| objet en verre | 0.7X~4.5X facteur d'amplification 20X~120X | |||
| source de courant | AC90~264V 50/60Hz | |||
| Charger | 30KG | |||
Tableau proposé : Capacité de chargement≥350KG ;dimension (L*W*H): 1000×600×500(mm)
Nos services:
engagé à offrir des produits de qualité supérieure et des services satisfaisants à nos clients.Nous considérons le service après-vente avec l'importance qu'il mérite.
Si vous rencontrez un problème, laissez notre connaissance des produits et notre expérience collective minimiser vos désagréments.
Nous vous proposons une assistance au démarrage, des services de mesure, de maintenance, de réparation, de mise à niveau et de rénovation.Vous pouvez compter sur nous.
Nous nous consacrons à fournir un support technique continu et des services, y compris, mais sans s'y limiter, les éléments suivants :
1. Contrôle et amélioration des processus.
2. Formation et mise à niveau des machines.
3. Machines, métrologie, ventes et services.
4. Réparation d'entretien spécialisée et remise à neuf.
5. Services de conseil et de conseil.
6. Assistance technique en ligne.
7. Formation sur site et service après-vente par nos distributeurs dans le monde entier.
Nos services d'assistance concernent principalement le projecteur de profil, le système de mesure vidéo (VMS), le système de mesure de coordonnées (CMS), le préréglage d'outils, l'interféromètre à lumière blanche, l'instrument de mesure de hauteur, l'échelle linéaire, la lecture numérique, l'IC, le logiciel de mesure.
