présentation de produit :

La machine visuelle de mesure est un instrument utilisé pour la mesure précise des dimensions physiques, avec une exactitude jusqu'à des micromètres. C'est un instrument optique de mesure qui utilise une caméra pour saisir des images des objets, analysent des pixels d'image, et calculent des dimensions bidimensionnelles utilisant le logiciel de mesure.

La machine de mesure visuelle de série de GSK est un modèle populaire conçu et développé par notre société pour des applications dimensionnelles bidimensionnelles précises de mesure et utilisateurs dans différentes industries telles que le moule, l'électronique, le semi-conducteur, le moulage par injection, les produits 3C, médical, aviation, etc. C'est un instrument important utilisé dans le processus de contrôle de qualité de votre produit, assurant l'exactitude dimensionnelle de votre produit et la rendant plus concurrentielle.

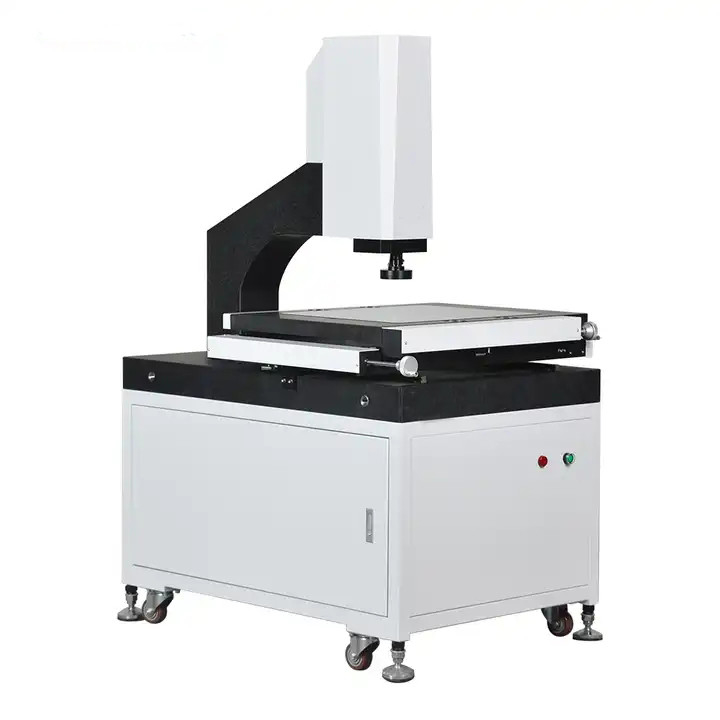

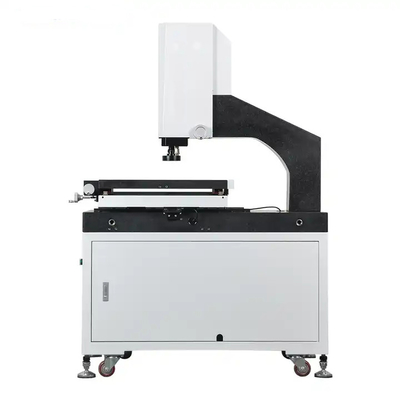

Le modèle GSA-T56 est le modèle le plus utilisé généralement pour produire des pièces de précision dans la plupart des usines. Approprié à mesurer de petites quantités d'échantillons. le contrôle manuel triaxial avec le logiciel convivial permet à des opérateurs de contrôler et utiliser la machine dans une courte période.

caractéristique :

Utilisant le granit à haute précision et stable comme base et colonne, capteur linéaire 0.0005mm à haute résolution triaxial

----Assurez la haute performance et l'exactitude de chaque machine.

Adoption du rail de guide linéaire de HIWIN et du rail de guide linéaire à haute précision, combinés avec l'établi en aluminium et la préparation de surface anodisée dure.

----Assurez l'utilisation élevée de représentation dynamique et de cycle de longue durée de la machine.

Utilisant la boîte de contrôle intégrée developpée récemment du noyau de la société pour l'échelle linéaire, le contrôle léger, et la transmission de signal de sonde de contact.

----Assurez le câblage et l'entretien faciles. Augmente considérablement la stabilité de la machine.

Lumière programmable de la découpe LED avec le chemin léger parallèle pour éviter la déformation d'image.

----Assurez l'exactitude de mesure.

le logiciel 8-segment commande les lumières circulaires de LED, fournissant des angles d'allumage et l'éclat multiples.

----Approprié aux parties de différents formes et matériaux.

Les paramètres de allumage peuvent être enregistrés dans le programme de mesure de pièce, et les utilisateurs n'ont pas besoin de les ajuster pendant le procédé de mesure.

----Amical et commode pour employer.

Manière linéaire de guide de HIWIN

Étape en aluminium de travail et anodisation dure

Boîte de contrôle intégrée de noyau

Groupe léger parallèle multi de la fonction LED

.

3 échelles linéaires de résolution de l'axe 0.5um

Caméra CCD de haute résolution de catégorie industrielle

modèle		GSA-T56	GSA-T57	GSA-T58	GSA-T59
Dimension (millimètre) (L×W×H)		550*540*930	600*740*980	700*840*980	800*940*980
Chaîne de mesure (millimètre) (X×Y×Z)		200*100*150	300*200*200	400*300*200	500*400*200
Exactitude de mesure (μm)		2,5 + L/100			3,0 + L/100
Répétabilité (μm)		2,5			3
Poids (kilogrammes)		140	190	240	290
Image et mesure	Caméra	Caméra CCD de haute résolution de catégorie industrielle
	Lentille	zoom 0.7~4.5X bosselé manuel avec la répétabilité élevée
	Rapport optique	18~195 X
	Champ visuel	8.1mm | 1,3 millimètres
	Distance de fonctionnement	80 millimètres
Résolution linéaire d'échelle		0.5μm (0.1μm facultatifs)
Système d'entraînement		X / Contrôle de manuel de Y/Z
Illumination		Lumière programmable de surface d'anneau de section de /single de sections de LED 8, lumière parallèle de découpe de LED

Accessoires externes multiples de soutien
