Détails sur le produit:
|
| Garantie: | 1 an | Lieu d'origine: | Guangdong, Chine |
|---|---|---|---|
| Fréquence: | 5 ~ 3500hz | force aléatoire: | 30KN |
| matériel de table de glissement: | Alliage d'aluminium | Puissance: | 40kW |
| force de sinus: | 30KN | Diamètre d'Amarture: | 240mm |
| Surligner: | GV Vibrater électrique,3500Hz Vibrater électrique,Machine d'essai de la vibration 30KN |
||

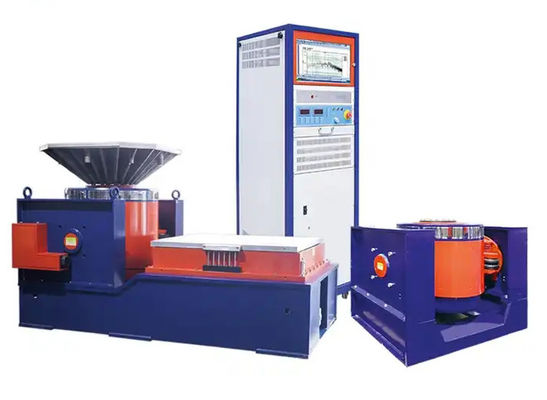

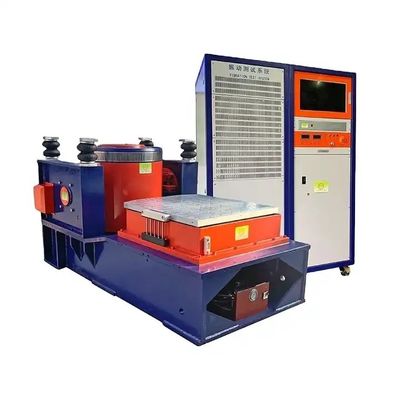

Le CE a certifié la machine d'essai électrique à refroidissement par air de vibration de vibrateur
Le système de test à refroidissement par air de vibration de série a beaucoup d'avantages tels que la fréquence large, l'index d'excellence, la fiabilité élevée, la petite surface au sol, le mouvement commode et l'opération simple. Il y a beaucoup de différents types de table de vibration disponibles dans cette série. la gamme de force d'excitation de 1kN to70kN et la charge maximale de 120kg à 1000kg. Très utilisé dans l'aviation, aérospatiale, défend, embarque la communication, des véhicules à moteur, l'électronique, l'appareil électrique et ménager, et tout autre champ. Elle peut fournir l'équipement de test complet pour le climat et la mécanique. Le système se compose du dispositif trembleur de vibration, amplificateur de puissance, ventilateur.
Caractéristiques de fonctionnement
- Refroidissement à air forcé
- 1:1 aléatoire et sinusoïdal de force d'excitation
- Valeur de crête à crête jusqu'à 100mm de déplacement
- L'airbag de tourillon a le bon effet d'isolement
- Double conception de circuit magnétique, basse fuite de flux magnétique, champ magnétique uniforme
- Gamme sinusoïdale de force d'excitation : 1kN | 70kN
- Double force sinusoïdale d'impact (trois fois plus de 2 tonnes)
- Bobine dynamique légère, conception optimisée, résistance forte de vibration
- L'airbag central a la capacité de chargement forte et la bonne représentation basse fréquence.
- Glissière horizontale configurable
- La fan a le bon effet de refroidissement et l'à faible bruit
- La fréquence de l'utilisation peut commencer à partir de 1Hz
Performances système
première fréquence à hauteur de résonance d'ordre et le large utilisant la fréquence
Optimisez la conception de la structure squelettique d'armature, pour renforcer particulièrement la conception des maillons faibles tels que le plat d'angle squelettique de transmission de force de la structure traditionnelle d'armature, qui améliore effectivement la rigidité de transmission de force. La nouvelle structure du cylindre d'anneau renforce le trou de colle et augmente la rigidité de l'enroulement. A augmenté de manière significative la fréquence de premier ordre de résonance de la bobine mobile, dépassant la qualité semblable internationale
|
Dispositif trembleur Modèle |
GS-98Y |
GS-99Y | GS-100Y |
GS-101Y |
|
Fréquence Gamme (hertz) |
5-4500 | 5-3500 | 5-3500 | 5-3000 |
|
Force de sinus (KN) |
3 | 6 | 10 | 20 |
|
Force aléatoire (KN) |
3 | 6 | 10 | 20 |
|
Choc Force (KN) |
6 | 12 | 20 | 40/60∗ |
|
Maximum (m/s2) accélération |
980 | 980 | 980 | 980 |
|
Vitesse maximale (m/s) |
2 | 2 | 2 | 2 |
|
Maximum (mmp-p) Déplacement |
25/40 | 51 | 51 | 51/76 |
|
Charge maximale (Kilogramme) |
70/120 | 200 | 200 | 300 |
| Fréquence de résonance de suspension (hertz) | 3 | 3 | 3 | 3 |
|
Corps de dispositif trembleur modèle |
JQ-03 | JQ-06 | JQ-10 | JQ-20 |
| Pièce mobile de masse (kilogrammes) | 3 | 6 | 10 | 23 |
|
Armature Diamètre (millimètre) |
150 | 230 | 240 | 335 |
|
Excentrique permis moment (n*m) |
196 | 300 | 300 | 490 |
|
Taille externe (millimètre) |
720*660* 540 |
790*700* 550 |
900*810* 570 |
1080*990* 860 |
|
Poids de dispositif trembleur
|
454 | 620 | 1150 | 1600 |
|
Amplificateur de puissance modèle |
PA-3 | PA-6 | PA-10 | PA-20 |
|
Max.ouput puissance (KVA) |
3 | 6 | 10 | 20 |
| Taille externe (W*H*D) | 550*950*850 | 550*1570*850 | ||
|
Puissance amplier poids |
230 | 240 | 290 | 410 |
|
Puissance de système consommation (KVA) |
5 | 15 | 20 | 40 |
|
Méthode de refroidissement
|
Force de refroidissement à l'air | |||
|
Modèle de fan
|
FJ-300 | FJ-1000 | FJ-3000 | |
| Écoulement de fan (m3/min) | 4 | 20 | 40 | |
| Pression atmosphérique évaluée (Kpa) | 1 | 3,5 | 3.5/8.8 | |
|
Puissance de fan
|
0,75 | 4 | 7,5 | |
FQA :
Q : Que diriez-vous du transport ?
: Nous pouvons la livraison par avion à votre aéroport, ou par la mer à votre port maritime, et nous pouvons également la livraison à votre société par exprès.
Q : Que diriez-vous de la tension ?
: Nous pouvons changer la tension en tant que votre condition, vous pouvons confirmer la tension à nous avant la livraison.
Q : Que diriez-vous du service après-vente ?
: La période de garantie est de 12 mois, après la garantie, nous fournissent également la réparation payée à vie ou le service. Réponse d'ici 24 heures pour tous problèmes.
La formation d'outre-mer, installation est disponible.
Q : Que diriez-vous de la date de livraison ?
: La machine d'essai sont plus en stock, la livraison de boîte dans un délai de 15-30 jours ouvrables a ensuite reçu le paiement. Nous pouvons également accepter la commande urgente pour l'expédition rapide.
Q : Quel est le terme de paiement ?
: Paiement par T/T, L/C, Western Union
