Détails sur le produit:
|
| Mot-clé:: | Machine d'essai de vibration | Force évaluée (crête) sous sinusoïdal: | 32KN |
|---|---|---|---|
| Déplacement d'impact: | 59 millimètres pp | Diamètre de bobine mobile: | 445 millimètres |
| Fréquence axiale d'isolement de vibration: | 2,5 hertz | Puissance de sortie maximale: | 32 KVAs |
| Taille verticale d'appareil de contrôle de vibration: | 4505×2500×840 millimètre (L*W*H, sans paquet) | Taux de soufflement: | 22 m3/min |
| Mettre en évidence: | Banc d'essai de vibration,Machine d'essai de vibration |
||

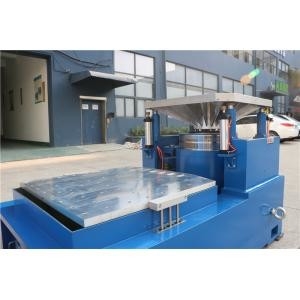

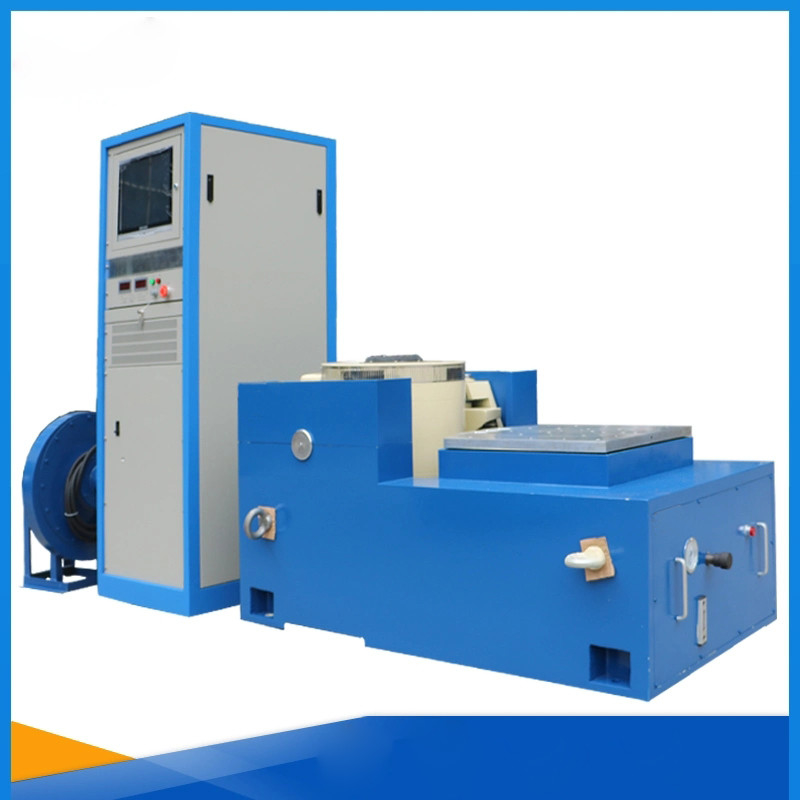

CE séismique d'appareil de contrôle de simulation d'appareil de contrôle aléatoire de vibration de sinus de batterie
L'essai aléatoire de vibration de sinus usinent la fréquence de 3 axes avec des configurations :
1. Squelette dynamique bien conçu de cercle, avec une fréquence axiale de résonance d'étape plus élevée.
2. circuit Deux-magnétique, le bas de fuite de flux magnétique, structure et rationnel compacts.
3. Roulements à rouleaux de Rod de balancier droits et orientation composée orientée importation de rigidité de corps, capacité de charge excentrique.
4. Base d'isolement de tourillon consacrée à l'utilisation d'hormone, l'installation de la commodité mobile.
5. La technologie de pointe se déplacent autour du système pour s'assurer que le cercle dynamique de la fiabilité élevée.
6. Nouvelle conception de conduit et augmenter l'effet de refroidissement.
7. La rigidité statique, rigidité dynamique du ballonnet de rapport, soulevant la capacité de table de vibration, améliorent la représentation basse fréquence.
La demande de produit d'essai aléatoire de vibration de sinus usinent la fréquence de 3 axes
La chambre climatique de vibration chinoise verticale de vibration pour les pièces en plastique en caoutchouc est parfaite pour la vibration déterminant les biens d'équipement ménager, produits électroniques, pièces de voiture, et ainsi de suite.
l'appareil de contrôle à haute fréquence de vibration peut répondre aux normes d'essai telles que le mil, ASTM, le CEI, OIN, BS, JIS.
Il ont la bobine mobile de grand diamètre, équipée de la direction de haute résistance guidant, de sorte que puisse employer toutes sortes de table supplémentaire pour faire le genre différent de pièces et d'essai de produits, et peuvent obtenir le bon transmissibility de vibration. Les appareils de contrôle peuvent facilement accomplir les petites pièces examinant le besoin, y compris le transport simulant l'essai, l'essai de intégration de vibration, et le tremblement de terre simulant l'essai.
| Article | Spécifications |
| Circuit de génération électrodynamique de vibration | |
| Force évaluée (crête) sous sinusoïdal | 32KN |
| Poussée d'impact | 64KN |
| Plage de fréquence | 200 hertz |
| Déplacement continu | 59 millimètres pp |
| Déplacement d'impact | 59 millimètres pp |
| Vitesse nominale maximum (crête de péché) | 2m/s |
| Accélération maximum (péché) | 0,53 ² de m/s |
| Diamètre de bobine mobile | 445 millimètres |
| Couple impartial permis de charge | 300 N•m |
| La masse équivalente des pièces mobiles | 301 g |
| Fréquence axiale d'isolement de vibration | 2,5 hertz |
| Charge maximum pour l'échantillon | 500 kilogrammes |
| Fuite de flux magnétique | <10 gauss=""> |
| Taille verticale d'appareil de contrôle de vibration | 4505×2500×840 millimètre (L*W*H, sans paquet) |
| Poids vertical d'appareil de contrôle de vibration | About5800 kilogramme (sans paquet) |
| Amplificateur de puissance | |
| De puissance de sortie maximum | 32 KVAs |
| S/N (rapport signal/bruit) s-/N | DB ≥65 |
| Tension de sortie évaluée | 100 V |
| Efficacité de conversion | ≥90% |
| Protection de système | Surtension de sortie, sortie au-dessus d'écoulement, amplificateur au-dessus de la température, table de vibration au-dessus du déplacement, glissière horizontale au-dessus de déplacement, échec de système de refroidissement, sousvoltage de puissance de sortie, échec d'unité d'amplificateur, panne de courant d'excitation, triphasée échec d'alimentation d'énergie, etc. |
| Taille d'amplificateur de puissance | 1720*1200*850 millimètre (L*W*H, sans paquet) |
| Table de propagation verticale | |
| Taille de Tableau | 1100 *1100mm |
| Matériel | Alliage d'aluminium |
| Fréquence supérieure d'opération | 500Hz (sinus) |
| Fan | |
| Puissance de fan | 15 kilowatts |
| Taux de soufflement | 22 m3/min |
| Contrôleur de vibration | |
| Matériel de centre serveur | 2 canal d'entrée analogue de voltage/IEPE/electric charge/TEDS (peut être facultatif), 24 bits intégré CDA et source actuelle constante d'IEPE et amplificateur de charge par canal, processeur à point mobile à 32 bits de DSP, 1 canal de sortie de tension analogique, 24 résolutions de DAC ; rocailleux conception de châssis avec le bouton d'arrêt d'urgence et le terminal de mise à la terre ; |
| Logiciel de gestion | contrôle de *Random : Largeur de bande 1-5000hz d'essai, stratégie multicanale de contrôle de soutien, contrôle aléatoire de limite de canal (entaille), etc. |
| * contrôle de sinus : La largeur de bande 1-5000hz d'essai, y compris la fréquence constante, faisant un pas, sinus de champ, soutiennent le contrôle multicanal stratégie, contrôle sinusoïdal de limite de canal (entaille), mesure de distorsion harmonique. |
|
| * impact typique : conditions électromagnétiques de soutènement selon des normes internationales. | |
| * recherche de résonance et résider | |
| Capteur d'accélération | |
| Le matériel de centre serveur | La sensibilité 30pc/g, la réponse en fr3quence 0.5-7000hz, le kilomètrage 500g, le poids 10g, le débouché de côté-fin, 6 longs d'un mètre a consacré à faible bruit câble ; température ambiante -40°~160° |
| Ordinateur | |
| Modèle | LENOVO M4500 |
| Configurez | Pouces I3-4170-3.7GHz/DDR3-4GB/500GB/17 |
