Détails sur le produit:
|
| Charge évaluée (kilogrammes): | 500 | Durée d'impulsion de choc (Mme): | 4.5-40 |
|---|---|---|---|
| Direction de choc: | Vers le haut | Puissance: | AC380V±10%50Hz 20kW |
| Marque: | GSKA | Spécifications: | UL, CE, ISO9001, ccc, RoHS |
| Onde choc: | Demi onde sinusoïdale | Source d'air: | ≤1MPa |
| Surligner: | Banc d'essai d'impact,Banc d'essai de vibration |
||

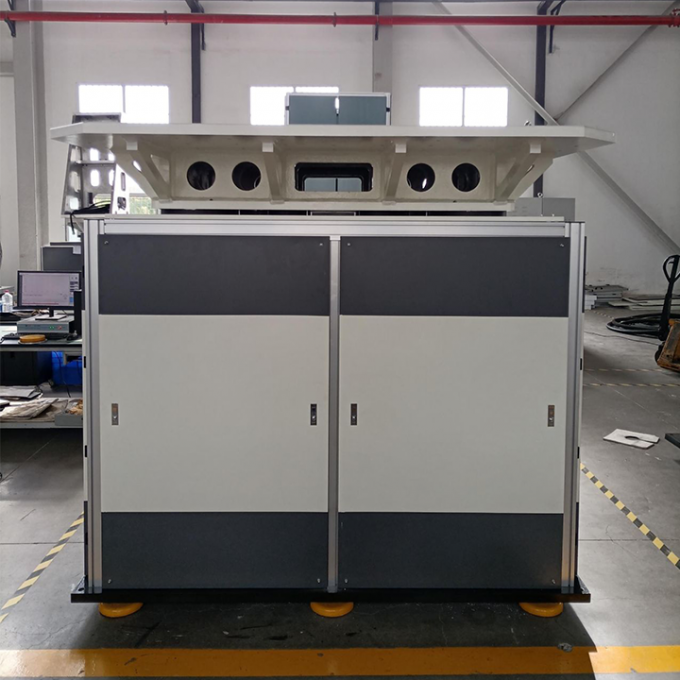

Le système de test vertical bidirectionnel pneumatique de choc de la série GSKA17 est le roman conçu et développé pour les grands spécimens qui ne peuvent pas ou ne sont pas faciles à se retourner, pour adopter particulièrement pour l'essai de batterie. Il peut accomplir l'essai à chocs ascendant et de haut en bas vertical dans un banc d'essai sans déplacer l'UUT.
Le système de test vertical bidirectionnel pneumatique de choc de la série GSKA17 est le roman conçu et développé pour les grands spécimens qui ne peuvent pas ou ne sont pas faciles à se retourner, pour adopter particulièrement pour l'essai de batterie. Il peut accomplir l'essai à chocs ascendant et de haut en bas vertical dans un banc d'essai sans déplacer l'UUT.
Commande pneumatique, aucune pollution à l'environnement
Une machine avec des fonctions multiples, on maintenant, pour accomplir les essais ascendants et de haut en bas de choc et de bosse, avec le rendement élevé
Mécanisme pneumatique intégré de frein, sûr et fiable
gestion d'Un-machine pour le contrôle et la mesure, opération commode
Des ressorts pneumatiques et les amortisseurs sont utilisés pour réduire la vibration, et l'installation est exempte de base
Specfications technique :
|
Modèle Paramètres |
GSKA17-50 | GSKA17-100 | GSKA17-200 | GSKA17-500 | GSKA17-800 | GSKA17-1000 | GSKA17-2000 | |
| Charge évaluée (kilogrammes) | 50 | 100 | 200 | 500 | 800 | 1000 | 2000 | |
| Taille de Tableau (millimètres) | 500×500 | 600×600 | 800×800 | 1000×1000 | 1200×1200 | 1500×1500 | 2000×2000 | |
| Direction de choc | Vers le bas | |||||||
|
CRNA de crête. (G)
|
Moitié-sinus | 10-750 | 10-600 | 10-450 | 10-300 | 10-250 | 10-200 | 10-150 |
|
Courrier-crête Dent de scie |
10-200 | 10-200 | 10-100 | 10-100 | 10-100 | 10-100 | 10-100 | |
| Trapèze | 15-200 | 15-200 | 15-100 | 15-100 | 15-60 | 15-60 | 15-50 | |
| Durée d'impulsion (Mme) | Moitié-sinus | 1.5-60 | 2-60 | 2.5-60 | 4-60 | 4.5-60 | 5-60 | 6-60 |
|
Courrier-crête Dent de scie |
3~18 | 6~18 | ||||||
| Trapèze | 3~18 | 3~18 | 6~18 | |||||
| Direction de choc | Vers le haut | |||||||
| Onde choc | Demi onde sinusoïdale | |||||||
| Accélération (G) de crête de choc | 15-350 | 15-300 | 15-200 | 15-150 | 15-100 | 15-100 | 15-75 | |
|
Durée d'impulsion de choc (Mme) |
3.5-60 | 3.5-60 | 4-60 | 4.5-40 | 5.5-60 | 5.5-60 | 6-60 | |
| Dimension hors-tout (millimètres) | 1250× 1250× 1600 |
1250× 1250× 1600 |
1300× 1300× 1700 |
1350× 1350× 1750 |
1550× 1550× 1750 |
1650× 1650× 1850 |
2000× 2000× 1900 |
|
| Poids (kilogrammes) | 3000 | 3200 | 3500 | 4500 | 5000 | 6000 | 8000 | |
| Puissance | 土 10%, 50Hz d'AC220V | |||||||
| Source d'air | ≤1MPa | |||||||
| États d'installation | Aucune base spéciale n'est exigée pour l'installation, mais un plancher lisse de ciment est exigé. 800 | la distance de fonctionnement de 1000mm sont réservée autour de l'équipement | |||||||
| Environnement de travail | Température ambiante 0 | 40℃ ; Le ≤ 80% d'humidité, non-condensent | |||||||
| Normes |
MIL-STD-810F IEC68-2-27
|
|||||||
Services de support à la clientèle :
Installation de Ø
Formation de Ø (employés s'exerçants de client)
Calibrage de Ø
Entretien préventif de Ø
Pièces de rechange de Ø
Aide de Ø par l'intermédiaire de téléphone ou d'Internet
Diagnostic de Ø et réparation sur place/diagnostic et réparation en ligne
