Détails sur le produit:
|
| Tension d'impulsion: | C.A. 1kv/1.2-50us (crête) Lmin | Courant évalué d'essai: | ≥10000A |
|---|---|---|---|
| Gamme d'acquisition de tension: | 0-1000v | Résolution de tension: | 0.01V |
| Durée actuelle maximum d'opération: | ≥10ms5.5. | Exactitude d'acquisition de la température: | ≤±1.5ºC |
| Nom de marque: | GSKA | Certification: | CE SGS ROHS UL CE |
| Surligner: | Chambre environnementale d'humidité,Chambre d'essai d'humidité |
||

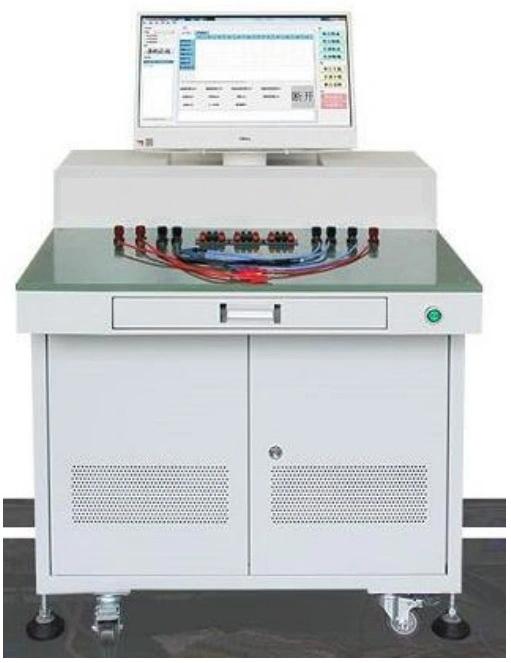

Appareil de contrôle de court-circuit de tension d'impulsion à C.A. 1KV pour la batterie au lithium
Utilisation de produit :
L'équipement de court-circuit de paquet de batterie est principalement utilisé pour l'essai de vérification de sécurité des cellules de batterie de puissance, des monomères, des modules, des paquets niveau du paquet de batterie et des parties structurelles de nouveaux projets. Simulez la situation de court-circuit des cellules de batterie, des cellules, des modules, et des paquets niveau du paquet de batterie pendant l'utilisation, le transport et le stockage d'évaluer les performances de sécurité des batteries. Présentez l'utilisation réelle des paquets ou des systèmes de batterie dans le laboratoire, trouvez et résolvez les problèmes, optimisez la conception de produits, et améliorez la qualité du produit
Manuel de produit :
1. Application d'équipement de court-circuit de paquet de batterie : Il est principalement employé pour l'essai de vérification de sécurité des cellules de batterie de puissance, des monomères, des modules, du PAQUET et d'autres pièces de paquet de batterie et structurelles de nouveaux projets. Simulez la situation de court-circuit des paquets des cellules de batterie, des monomères, des modules et de PAQUET de batterie pendant l'utilisation, le transport et le stockage d'évaluer les performances de sécurité de la batterie. Présentez l'utilisation réelle des paquets ou des systèmes de batterie dans le laboratoire, trouvez et résolvez les problèmes, optimisez la conception de produits, et améliorez la qualité du produit.
2. L'équipement de court-circuit de paquet de batterie se compose de boîte de contrôle de court-circuit, d'arc de vide s'éteignant le dispositif, de câblage terminal de court-circuit, de système par acquisition de données et d'ordinateur pour l'analyse de données.
Aperçu de conception d'équipement de court-circuit de paquet de batterie :
L'équipement de court-circuit est conçu basé sur les conditions de diverses normes d'essai de court-circuit de batterie, c.-à-d., il rencontre le QC de CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642/T 743 et « l'économie d'énergie du plan 863i » et le véhicule Major Projects - 2008 caractéristiques de test de performance de batterie de puissance de Lithium-ion d'EV et d'autres normes de New Energy ; les dispositifs de court-circuit doivent rencontrer la gamme de résistance interne selon le 5m2&10m2&40m&80m&100m2 <5m or="">standard<10m or=""><20m or=""><50m or=""> pour obtenir le courant maximum de court-circuit de l'essai ; la conception de circuit du dispositif de court-circuit peut également résister à l'impact d'un grand courant de 16000A, ainsi nous choisissons l'aspiration mécanique de catégorie industrielle
répondez à la norme :
1. « Paquets et systèmes de batterie de puissance du Lithium-ion CB31467.3 pour no. 3 de véhicules électriques : Exigences de sécurité et méthodes d'essai »
2.CB/T 31485-2015 « exigences de sécurité et méthodes d'essai pour des batteries de puissance pour des véhicules électriques »
QC T 743-2006 « batteries lithium-ion pour des véhicules électriques »
CB/T 18332-2015 « batteries d'air de zinc pour des véhicules électriques »
5. Ji 2580-2013 « normes de sécurité de batterie de véhicule électrique »
6. SAND99-0497 « norme des véhicules à moteur américaine d'essai de batterie de puissance »
7. Sécurité électrique et hybride de SAE J2464 « de véhicule électrique de remplissage et de stockage de l'énergie et essai d'abus »
8. Norme de sécurité de SAE J2929-2013 « pour des installations de batterie de propulsion de véhicule électrique et hybride. « batterie rechargeable basée sur lithium » et
d'autres normes d'essai
| paramètre technique | |
| Tension d'impulsion | Lmin à C.A. 1kv/1.2-50us (crête) |
| Caractéristiques d'action | Tension de parking 66%Us d'état froid |
| Seau froid 30%Us, *5%Us de tension de libération | |
| Temps d'action | Temps de parking/temps de libération : 20ms |
| Durée actuelle maximum d'opération | ≥10ms5.5. |
| Gamme d'acquisition de tension | 0-1000v |
| Résolution de tension | 0.01v |
| Exactitude de mesure de tension | ±0.5% (complet) |
| Canal d'ensemble de tension | Le canal de la norme 1, d'isolement entre les canaux, peut soutenir l'expansion |
| Courant évalué d'essai | ≥10000A |
| Courant maximum d'opération | ≥15000A |
| Courant maximum d'impulsion | ≥16000A |
| Gamme actuelle d'acquisition | 0-15000A |
| Exactitude actuelle de mesure | 1000A-15000A, l'exactitude est ±0.5% |
| Résolution actuelle | 0.1A |
| Canal actuel d'acquisition | Le canal de la norme 1, d'isolement entre les canaux, peut soutenir l'expansion |
| Gamme d'acquisition de la température | -200-1350ºC |
| Exactitude d'acquisition de la température | ≤±1.5ºC |
| canal d'acquisition de la température | Les 12 canaux standard, d'isolement entre les canaux, peuvent soutenir l'expansion |
| Fréquence de collecte de données | le mslhr de 7.19.1.10, 19 sortes peut être placé (si le canal d'essai est plus que 15 canaux en même temps, la fréquence d'acquisition peuvent être placés As 20ms-1hr) |
| 7.19.2. En raison de la haute fréquence de la collecte de données, les données ont lu et enregistré par le dispositif en temps réel peut être compatible aux données réelles |
|
| Exactitude d'enregistrement d'exécution | ≤±0.1% (complet) |
| Essais | La tension/données actuelles/température est montrée et enregistrée sur le contrôle le logiciel en temps réel, et la tension/courbe actuelle/température/temps est automatiquement dessiné |
| manière de commander | Utilisant le contrôle à distance d'écran tactile + à télécommande + ordinateur (pour des données analyse et surveillance visuelle) |
| court-circuit | Café au bord de la route mécanique (café au bord de la route pneumatique de contacteur, séparation obligatoire synchrone dispositif une fois débranché) + arc de vide s'éteignant le dispositif |
| État de coupure de court-circuit | Le court-circuit peut être arrêté en plaçant des paramètres de tension et de temps |
| Résistance de circuit de dispositif | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
a évalué des courants d'essai pour satisfaire 10000A, 10000A, 5000A, 5000A, 3000A, respectivement. Il inclut les composants électriques à l'intérieur et en dehors du dispositif + l'interne résistance du câble + la résistance interne du montage. |
| Câblage terminal de court-circuit | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
la longueur de la ligne fausse n'est pas moins de 6 mètres, et il y a 5 paires au total. La section transversale du câblage cuivre mou à l'extrémité de sortie du dispositif n'est pas ² moins de 2000mm |
| Mode de commutation de résistance interne de court-circuit | La commutation manuelle, une extrémité du fil terminal de court-circuit est un nez traversant, ce qui peut être fixé par des boulons avec les trous de vis du contacteur, et l'autre l'extrémité est une bride de batterie avec les terminaux de cuivre, qui peuvent être directement maintenus dessus les pôles positifs et négatifs de la batterie pour le remplacer peuvent être remplacés par simplement élimination des boulons de réparation |
| Temps de réponse d'essai de court-circuit (début de court-circuit à près entièrement de fermé) |
≤10ms |
| La vie mécanique | 300 000 fois |
| La vie électrique | 50 000 fois |
| Distance à télécommande | Aucune barrière solide 10m |
| temps de court-circuit | 0-9999H59M59S peut être placé |
