Détails sur le produit:
|
| Charge évaluée (kilogrammes): | 800 | Taille de Tableau (millimètres): | 1000×1000 |
|---|---|---|---|
| Accélération maximale (G) de bosse: | 5~100 | Bump Rate (Times/Min): | 10~120 |
| Marque: | GSKA | Dent de scie de Courrier-crête: | 6~18 |
| Poids (kilogrammes): | 5600 | Puissance: | AC220V±10%, 50Hz |
| Surligner: | Banc d'essai d'impact,Banc d'essai de vibration |
||

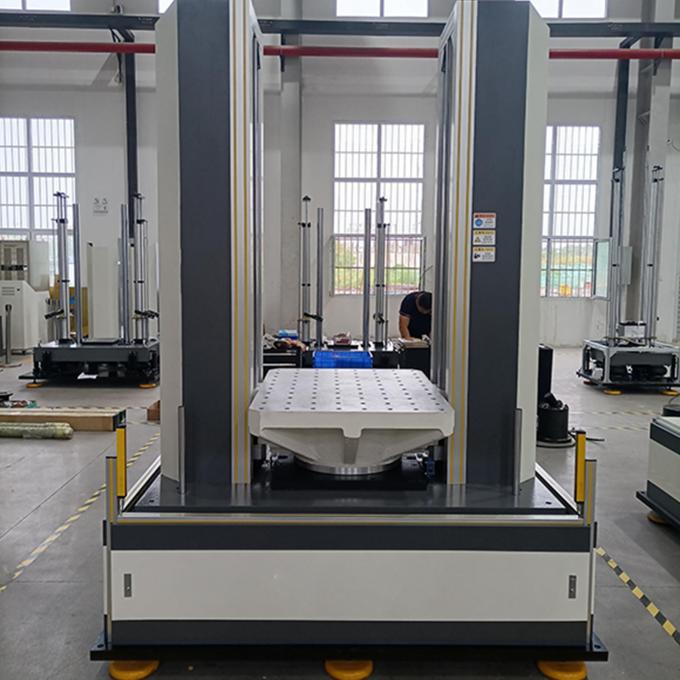

demi onde sinusoïdale de l'impact 100kg de banc d'essai vertical pneumatique d'impact
Description de produit :
Le système de test vertical pneumatique de choc de la série GSKA-11 est décrit avec la conception avancée, le niveau élevé d'automation et de fiabilité, l'opération simple et l'entretien commode. Le système répond aux exigences du choc et l'essai de bosse, peut exécuter la vague conventionnelle de moitié-sinus, la vague de dent de scie de courrier-crête, la vague de trapèze et d'autres essais à chocs de forme d'onde.
Le système de test vertical pneumatique de choc de la série GSKA-11 est décrit avec la conception avancée, le niveau élevé d'automation et de fiabilité, l'opération simple et l'entretien commode. Le système répond aux exigences du choc et l'essai de bosse, peut exécuter la vague conventionnelle de moitié-sinus, la vague de dent de scie de courrier-crête, la vague de trapèze et d'autres essais à chocs de forme d'onde.
Commande pneumatique, structure simple et fiabilité élevée, sans risque hydraulique de fuite.
Taux maximum de choc jusqu'à 120 fois/mn.
L'essai d'impact pour la petite impulsion s'abaissent à 0.3ms
La machine d'essai de choc avec l'accélération élevée est jusqu'à 3000g
Il peut facilement réaliser la grande durée d'impulsion de choc et le petit essai de surcharge.
Avec une vitesse rapide de choc comparant pour circuler en voiture ou la table hydraulique de bosse, il a une fiabilité plus élevée et une meilleure forme d'onde de bosse.
La vitesse et le taux de choc peuvent être facilement commandés en ajustant la pression de gaz.
Le système de commande et de mesure du choc IPS-2000 peut exécuter le choc manuel, le choc continu (essai de bosse), le choc simple, et le choc d'intervalle.
Le mécanisme intégré de frein assure la sécurité de l'opération dans n'importe quelle situation.
Specfications technique :
|
Modèle Paramètres |
GSKA
|
GSKA - 15 |
GSKA - 25 |
GSKA - 50 |
GSKA - 100 |
GSKA - 200 |
GSKA - 400 |
GSKA - 600 |
GSKA - 800 |
GSKA - 1000 |
GSKA - 2000 |
|
| Charge évaluée (kilogrammes) | 5 | 15 | 25 | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | 2000 | |
| Taille de Tableau (millimètres) | 150× 150 |
200× 200 |
300× 300 |
500× 500 |
600× 600 |
800× 600 |
800× 800 |
1000× 800 |
1000× 1000 |
1200× 1200 |
1500× 1200 |
|
| CRNA de crête. (G) | Moitié-sinus | 5-2.5k | 5-2k | 5-1500 | 10-750 | 10-600 | 10-450 | 10-400 | 10-300 | 10~300 | 10~250 | 10~150 |
|
Courrier-crête Dent de scie |
10-200 | 10-100 | 10-50 | |||||||||
| Trapèze | 15-200 | 15-100 | 15-60 | 15-50 | ||||||||
| Durée d'impulsion (Mme) | Moitié-sinus | 0.5~40 | 1~40 | 06~60 | 1.5~60 | 2~60 | 2.5~60 | 3~60 | 3.5~60 | 4~60 | 4.5~60 | 6~60 |
|
Courrier-crête Dent de scie |
3~18 | 6~18 | ||||||||||
| Trapèze | 3~18 | 6~18 | ||||||||||
| Forme d'onde de bosse | Demi onde sinusoïdale | |||||||||||
|
Accélération maximale de bosse (G) |
4 ~150 | 5~100 | ||||||||||
| Durée d'impulsion de bosse (Mme) | 2~30 | 3~30 | ||||||||||
| Dimension hors-tout (millimètres) | 1000× 1000× 2100 |
1200× 1000× 2200 |
1400× 2300 |
1600× ×2300 |
1700× ×2300 |
1700× ×2300 |
1900× ×2450 |
1900× ×2450 |
2000× ×2450 |
1900× ×2550 |
2200× ×2550 |
|
| Poids (kilogrammes) | 1300 | 2300 | 3000 | 4000 | 4500 | 4500 | 5000 | 5200 | 5600 | 6200 | 7300 | |
|
Taux de bosse (Périodes/minute) |
10~120 | |||||||||||
| Puissance | AC220V±10%, 50Hz | |||||||||||
| Source d'air | ≤0.8Mpa | |||||||||||
| Environnement de travail | Température ambiante 0 | 40℃ ; Le ≤ 80% d'humidité, non-condensent | |||||||||||
| Normes |
MIL-STD-810F IEC68-2-27 UN38.3 IEC62281 IEC62133-2 UL2054 IEEE1625 SAEJ2929 IEC62660-2 ISO12405-3 UL2580
|
|||||||||||
Services de support à la clientèle :
Installation de Ø
Formation de Ø (employés s'exerçants de client)
Calibrage de Ø
Entretien préventif de Ø
Pièces de rechange de Ø
Aide de Ø par l'intermédiaire de téléphone ou d'Internet
Diagnostic de Ø et réparation sur place/diagnostic et réparation en ligne
