Détails sur le produit:
|
| Poussée sinusoïdale: | 50 (kN) | Maximum Speed: | 1.5(m/s) |
|---|---|---|---|
| Taille de Tableau: | φ500 (millimètre) | Environnement de travail: | Température ambiante 0~40℃, Humidity≤80% (ne condensez non) |
| Plage de fréquence: | 5~2500 (hertz) | Dimensions: | 1130×920×1080 (millimètre) |
| Sortie d'amplificateur de puissance: | 48 (KVA) | Puissance: | C.A. 380V ±10% 50Hz |
| Surligner: | Banc d'essai de vibration,équipement de test de vibration |
||

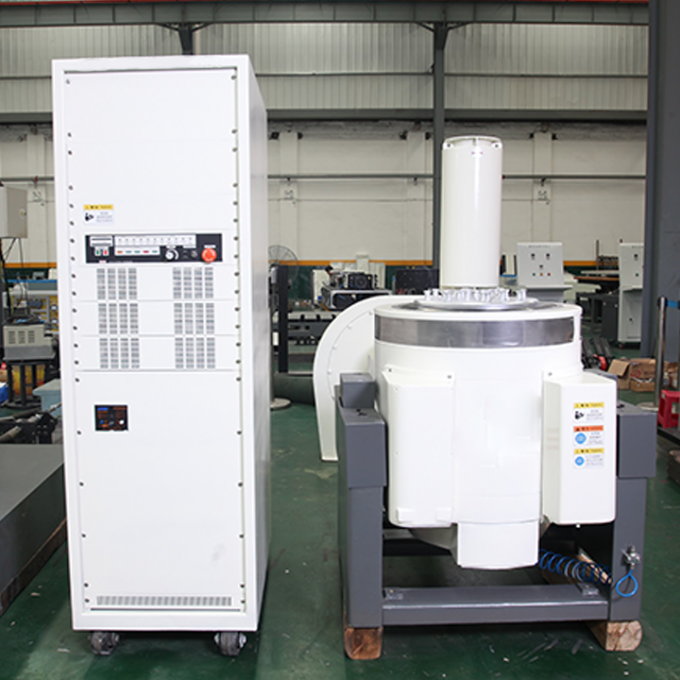

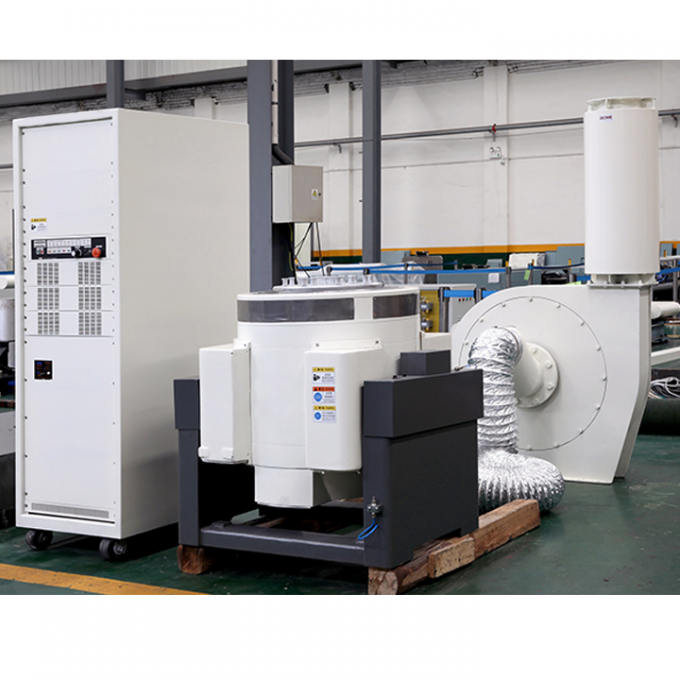

La série GSKA01 est un système de test électrique à refroidissement par air de vibration, qui a beaucoup d'avantages tels que la fréquence large, l'excellente représentation, la fiabilité élevée, la petite empreinte de pas, le mouvement commode et l'opération simple. Les capacités du choc sinusoïdal, aléatoire, classique et des essais de vibration composés tous répondent aux normes appropriées d'essai.
Haute fréquence de premier ordre de résonance : la conception optimale de la structure squelettique d'anneau mobile, particulièrement les maillons faibles tels que la structure traditionnelle du plat d'angle squelettique de transmission de force d'anneau mobile, améliore effectivement la rigidité de transmission de force. La méthode de réparation composée de connexion adhésive de joint et de vis est adoptée pour améliorer la rigidité de l'enroulement et la fréquence commune de premier ordre de vibration de la bobine mobile.
Fiabilité élevée de l'enroulement de bobine mobile : la nouvelle structure et la nouvelle technologie de l'anneau de renforcement de l'enroulement de bobine mobile original considérablement améliorer la fiabilité de l'enroulement de bobine mobile dans la poussée élevée, l'environnement élevé de vibration d'accélération, d'impact et de haute température ;
Capable de l'essai horizontal et vertical : Des Tableaux avec les glissières horizontales peuvent être employés pour l'essai horizontal et vertical. La méthode de changement de deux directions est simple et facile pour renverser ;
Contrôleur numérique de vibration de pleine fonction : avec le sinus, aléatoire, le sinus plus aléatoire, aléatoire plus des fonctions d'essai aléatoires et classiques de spectre de choc et de réponse de choc.
Spécifications techniques :
|
Modèle Paramètres |
GSKA 70-5K |
GSKA 70-1T |
GSKA 70-2T |
GSKA 70-3T |
GSKA 70-4T |
GSKA 70-5T |
GSKA 70-10T |
GSKA 70-20T |
GSKA 70-30T |
GSKA 70-40T |
GSKA 70-50T |
||
|
Force (KN) |
5 | 10 | 20 | 30 | 40 | 50 | 100 | 200 | 300 | 400 | 500 | ||
| Direction de vibration | Vertical, horizontal | ||||||||||||
|
Plage de fréquence (Hertz) |
Sinus | 0.1~200 | 0.1~200 | 0.1~200 | 0.1~150 | 0.1~150 | 0.1~130 | 0.1~130 | 0.1~100 | 0.1~100 | 0.1~80 | 0.1~80 | |
| Aléatoire | 0~300 | 0~300 | 0~300 | 0~300 | 0~200 | 0~200 | 0~200 | 0~150 | 0~150 | 0~150 | 0~150 | ||
| Max. Load (kilogrammes) | 100 | 200 | 400 | 600 | 800 | 1000 | 1500 | 3500 | 5000 | 7000 | 8000 | ||
|
Taille de Tableau (millimètre) |
600× 600 |
800× 800 |
1000× 1000 |
1200× 1200 |
1500× 1500 |
1800× 1800 |
2000× 2000 |
2500× 2500 |
3000× 3000 |
||||
|
Max. Displacement (Pp) (millimètre) |
100 | ||||||||||||
| Max. Velocity (m/s) | 1 | 0.6/1 | 0,6 | ||||||||||
|
Max. Acceleration (G) |
5 | ||||||||||||
|
Poids (kilogramme) |
1500 | 1800 | 2000 | 3000 | 3500 | 4000 | 5000 | 6000 | 8000 | 9000 | 10000 | ||
| État d'installation |
Fonctionnement Environnement |
La température 0~40℃, humidité ≤80% (ne condensez non) | |||||||||||
|
Alimentation d'énergie (KVA) |
AC380V 18KVA |
AC380V ±10% 22KVA |
AC380V 30KVA |
AC380V 40KVA |
AC380V 45KVA |
AC380V 55KVA |
AC380V ±10% 90KVA |
AC380V 110KVA |
AC380V ±10% 130KVA |
AC380V ±10% 150KVA |
AC380V ±10% 170KVA |
||
| Plancher | sans base, le plancher de ciment sera nivelé et le diatance fonctionnant de 800 | 1000mm sera réservé autour de l'équipement | ||||||||||||
| Méthode de refroidissement | Air refroidi | Refroidi à l'eau | |||||||||||
| Normes | LE CEI 60068-2 ASTM D4728 D'ISTA1~7 MIL-STD-810 | ||||||||||||
