Détails sur le produit:
|
| Poussée de sinus: | 600kgf | Déplacement continu: | 51mm |
|---|---|---|---|
| Accélération maximale: | 981m/s2 | Accordez le moment excentrique: | >190N.m |
| Plage de fréquence: | 5~2000Hz | Vitesse maximale: | 2 m/s |
| Diamètre mobile de bobine: | Φ150mm | Maximum Load: | 120Kg (customer Request 45Kg) |
| Surligner: | Appareil de contrôle de vibration,Machine d'essai de vibration |
||

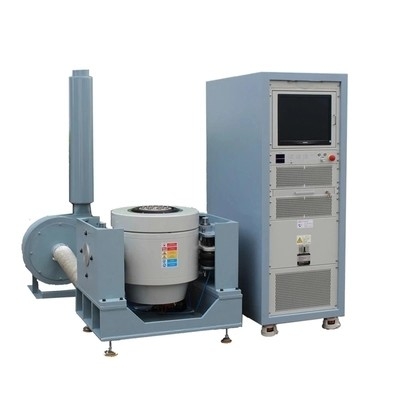

La verticale d'OEM/amplificateur horizontal de machine d'essai de vibration a produit 8kVA
Essai de fiabilité vertical de vibration :
Par le contrôleur de vibration de la sortie de source de signal à l'amplificateur de puissance, amplifié par le signal et puis l'entrée au corps de table de vibration, produisant de la source d'excitation, simulez la situation réelle du spécimen à l'essai de vibration vertical ; par l'acquisition et l'entrée de signal de capteur d'accélération au dispositif de contrôle de vibration, au signal de sortie et au signal de retour empilant le calcul, pour réaliser la source d'excitation et le spectre de cible de niveau élevé de coïncidence. Le système est donné par le spectre de cible de signal, pour accomplir l'essai de vibration du spécimen, la longévité de vibration de spécimen d'essai, intégrité et ainsi de suite.
Essai de vibration aléatoire :
L'essai de vibration aléatoire selon les conditions ambiantes réelles sont les types suivants : essai de vibration aléatoire à bande large, essai de vibration aléatoire à bande étroite, un ou plusieurs signaux sinusoïdaux plus aléatoires à bande large, un ou plusieurs aléatoire à bande étroite plus aléatoire à bande large. Les deux premiers sont des essais aléatoires, les derniers deux sont du type mixte peuvent également être classifiés dans des essais aléatoires. Le contrôle stochastique emploie la méthode d'égalisation de fonction de transfert pour produire sans interruption les signaux aléatoires gaussiens, et effectue rapidement le contrôle en circuit fermé précis en temps réel. L'algorithme de contrôle adaptatif intégré peut réagir rapidement à la non-linéarité du système. Le contrôle aléatoire fournit également des fonctions de commande de kurtosis spécifiquement conçues pour des essais d'amélioration de fiabilité. Le principe de travail de la table de secousse électrique est basé sur la loi ampèremétrique du conducteur de actuel-transport agissant dans le champ magnétique par la force électromagnétique
. Essai de vibration sinusoïdal :
Les paramètres de contrôle d'essai de vibration de sinus sont principalement deux, à savoir la fréquence et l'amplitude. Selon le changement et l'invariable de fréquence divisés en à frèquence fixe et champ deux. L'essai à frèquence fixe est principalement employé pour :
A) Traitement de fréquence de résonance : la fréquence de vibration du produit trouvé dans la fréquence de la fréquence apparente de résonance, les dispositions des paramètres de vibration de l'amplitude de vibration d'évaluer la résistance de produit à la vibration de résonance.
B) Résistance au traitement constant de fréquence : Dans le produit connu utilisant les conditions ambiants de la fréquence de vibration, peut être employé pour déterminer la fréquence de l'essai de vibration, le but est d'évaluer le produit à une fréquence donnée de risque pour résister à la vibration.
Paramètres de performances système
| Table de vibration | |
| Poussée de sinus | 600kgf |
| Poussée aléatoire | 600kgf |
| Poussée d'impact | 1200kgf |
| Plage de fréquence | 5~2000Hz |
| Déplacement continu | 51mm |
| L'impact du déplacement | 51mm |
| Vitesse maximale | 2m/s |
| Accélération maximum | 981m/s2 |
| Diamètre mobile de bobine | Φ150mm |
| Accordez le moment excentrique | >190N.m |
| Point de connexion de charge | piont 6 |
| La masse équivalente des pièces mobiles | 6kg |
| Les partie supérieure du comptoir vissent la taille (la norme) | M8 |
| Table de disposition de vis (diamètre, circonférence) | 8 sur Φ100mm, 8 sur Φ, 200mm. |
| Fréquence axiale d'isolement | <3Hz |
| Charge maximum | 120Kg (demande 45Kg de client) |
| Fuite de flux magnétique | <1mT |
| Dimensions (sans emballage) (L×W×H) | 1600mm×985mm×850mm |
| Poids de table de vibration | 1850kg |
| Sortie d'amplificateur | 8kVA |
| SNR | >65dB |
| Protection de système | L'amplificateur de puissance entier a : La surtension de grille, la phase de grille d'alimentation de sousvoltage, l'échec logique, la protection de module d'alimentation, la température de module d'alimentation, la surintensité de sortie, la surtension de sortie, l'alimentation d'énergie, la température corporelle d'unités de déplacement, d'unités, la tringlerie externe, le circuit de protection etc., quand n'importe quel défaut se produit, arrêtent la sortie, le bruit et l'alarme légère. En plus de la protection ci-dessus, il a également les valeurs protectrices de la fonction un RMS de la protection de tolérance, dispositifs d'arrêt d'urgence, tels qu'améliorer le fonctionnement. |
| Tension de sortie évaluée | 120Vrms |
| Efficacité d'amplificateur | >95% |
| Fan | |
| Puissance | 0.75kW |
| Flux d'air | 0.3m3/s |
| Diamètre de conduit | 120mm |
| Pression | 0.048kgf/cm2 |

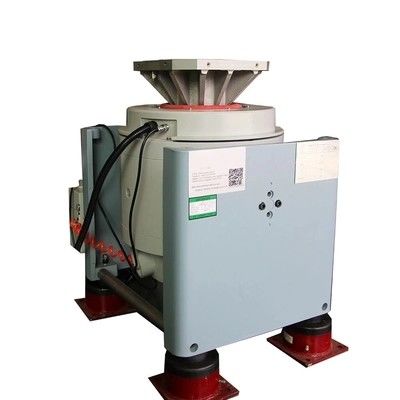

| Table d'extension verticale | |
| Taille de Tableau | 600mm×600mm |
| La masse équivalente | 23kg |
| Fréquence supérieure | 2000Hz |
| Matériaux de partie supérieure du comptoir | En aluminium |
| Glissière horizontale | |
| Taille de Tableau | 600mm×600mm |
| Épaisseur | 30mm |
| Poids de partie supérieure du comptoir | 36kg |
| Fréquence | 2000Hz |
| Porter le numéro | 1 |
| Rapport du poids | 0.58kg |
| Poids de connecteur | 1.4kg |
| Charge maximum | 300kg |
| Matériaux de partie supérieure du comptoir | En aluminium |
Services de support à la clientèle :
Installation de Ø
Formation de Ø (employés s'exerçants de client)
Calibrage de Ø
Entretien préventif de Ø
Pièces de rechange de Ø
Aide de Ø par l'intermédiaire de téléphone ou d'Internet
Diagnostic de Ø et réparation sur place/diagnostic et réparation en ligne
