Détails sur le produit:
|
| Poussée de sinus: | 600kgf | Déplacement continu: | 51mm |
|---|---|---|---|
| Accélération maximale: | 981m/s2 | Accordez le moment excentrique: | >190N.m |
| Plage de fréquence: | 5~2000Hz | Maximum Speed: | 2m/s |
| Diamètre mobile de bobine: | Φ150mm | Charge maximum: | 120Kg (demande 45Kg de client) |
| Surligner: | Appareil de contrôle de vibration,Machine d'essai de vibration |
||

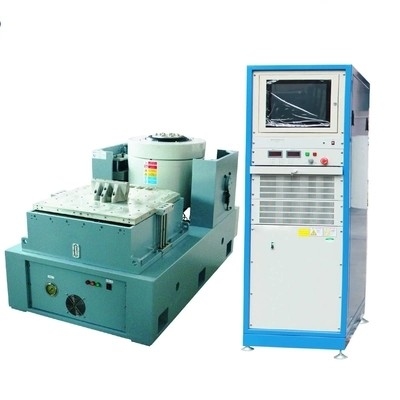

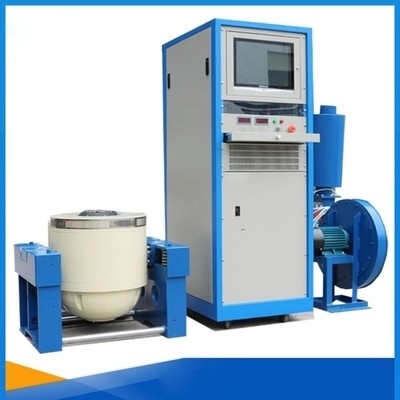

La verticale d'OEM/amplificateur horizontal de Tableau d'essai de vibration a produit 8kVA
Haute première fréquence de résonance d'ordre et le large utilisant la fréquence :
Optimisez la conception de la structure squelettique d'armature, pour renforcer particulièrement la conception des maillons faibles tels que le plat d'angle squelettique de transmission de force de la structure traditionnelle d'armature, qui améliore effectivement la rigidité de transmission de force. La nouvelle structure du cylindre d'anneau renforce le trou de colle et augmente la rigidité de l'enroulement. A augmenté de manière significative la fréquence de premier ordre de résonance de la bobine mobile, dépassant la qualité semblable internationale
Fiabilité élevée de l'enroulement d'armature :
La nouvelle structure originale et le nouveau processus de l'anneau de renfort d'enroulement d'armature de manière significative améliorer la fiabilité de résistance de vibration de l'enroulement d'armature dans l'environnement de travail de la grande poussée, de la vibration élevée d'accélération, du choc et de la haute température.
Refroidissement à l'air de rendement élevé :
Conception innovatrice de tunnel d'air de refroidissement : la structure améliorée d'entrée d'air, anneau magnétique supérieur remplace le type circulaire entrée de trou d'air ; la bobine d'excitation adopte le passage d'air de nid d'abeilles et l'anneau magnétique moyen adopte le double type vent de circulation d'air. La voie et l'anneau magnétique inférieur adopter une nouvelle structure telle qu'un conduit d'air triangulaire, qui améliore de manière significative l'effet de refroidissement.
. Essai de vibration sinusoïdal :
Les paramètres de contrôle d'essai de vibration de sinus sont principalement deux, à savoir la fréquence et l'amplitude. Selon le changement et l'invariable de fréquence divisés en à frèquence fixe et champ deux. L'essai à frèquence fixe est principalement employé pour :
A) Traitement de fréquence de résonance : la fréquence de vibration du produit trouvé dans la fréquence de la fréquence apparente de résonance, les dispositions des paramètres de vibration de l'amplitude de vibration d'évaluer la résistance de produit à la vibration de résonance.
B) Résistance au traitement constant de fréquence : Dans le produit connu utilisant les conditions ambiants de la fréquence de vibration, peut être employé pour déterminer la fréquence de l'essai de vibration, le but est d'évaluer le produit à une fréquence donnée de risque pour résister à la vibration.
Paramètres de performances système
| Table de vibration | |
| Poussée de sinus | 600kgf |
| Poussée aléatoire | 600kgf |
| Poussée d'impact | 1200kgf |
| Plage de fréquence | 5~2000Hz |
| Déplacement continu | 51mm |
| L'impact du déplacement | 51mm |
| Vitesse maximale | 2m/s |
| Accélération maximum | 981m/s2 |
| Diamètre mobile de bobine | Φ150mm |
| Accordez le moment excentrique | >190N.m |
| Point de connexion de charge | piont 6 |
| La masse équivalente des pièces mobiles | 6kg |
| Les partie supérieure du comptoir vissent la taille (la norme) | M8 |
| Table de disposition de vis (diamètre, circonférence) | 8 sur Φ100mm, 8 sur Φ, 200mm. |
| Fréquence axiale d'isolement | <3Hz |
| Charge maximum | 120Kg (demande 45Kg de client) |
| Fuite de flux magnétique | <1mT |
| Dimensions (sans emballage) (L×W×H) | 1600mm×985mm×850mm |
| Poids de table de vibration | 1850kg |
| Sortie d'amplificateur | 8kVA |
| SNR | >65dB |
| Protection de système | L'amplificateur de puissance entier a : La surtension de grille, la phase de grille d'alimentation de sousvoltage, l'échec logique, la protection de module d'alimentation, la température de module d'alimentation, la surintensité de sortie, la surtension de sortie, l'alimentation d'énergie, la température corporelle d'unités de déplacement, d'unités, la tringlerie externe, le circuit de protection etc., quand n'importe quel défaut se produit, arrêtent la sortie, le bruit et l'alarme légère. En plus de la protection ci-dessus, il a également les valeurs protectrices de la fonction un RMS de la protection de tolérance, dispositifs d'arrêt d'urgence, tels qu'améliorer le fonctionnement. |
| Tension de sortie évaluée | 120Vrms |
| Efficacité d'amplificateur | >95% |
| Fan | |
| Puissance | 0.75kW |
| Flux d'air | 0.3m3/s |
| Diamètre de conduit | 120mm |
| Pression | 0.048kgf/cm2 |
| Table d'extension verticale | |
| Taille de Tableau | 600mm×600mm |
| La masse équivalente | 23kg |
| Fréquence supérieure | 2000Hz |
| Matériaux de partie supérieure du comptoir | En aluminium |
| Glissière horizontale | |
| Taille de Tableau | 600mm×600mm |
| Épaisseur | 30mm |
| Poids de partie supérieure du comptoir | 36kg |
| Fréquence | 2000Hz |
| Porter le numéro | 1 |
| Rapport du poids | 0.58kg |
| Poids de connecteur | 1.4kg |
| Charge maximum | 300kg |
| Matériaux de partie supérieure du comptoir | En aluminium |
Services de support à la clientèle :
Installation de Ø
Formation de Ø (employés s'exerçants de client)
Calibrage de Ø
Entretien préventif de Ø
Pièces de rechange de Ø
Aide de Ø par l'intermédiaire de téléphone ou d'Internet
Diagnostic de Ø et réparation sur place/diagnostic et réparation en ligne
