Détails sur le produit:
|
| Max Acceleration: | 30mm | Plage de fréquence: | 200 hertz |
|---|---|---|---|
| Refroidissement: | Refroidissement à l'air | Mot-clé: | machine d'essai de vibration |
| Choc Pulze: | sinus | Type: | vibration de 3 axes |
| Puissance: | Électronique | Fonction: | test de vibration |
| Surligner: | Appareil de contrôle de vibration,Machine d'essai de vibration |
||
La chambre trois-combinée par vibration de la température et d'essai d'humidité fournit principalement l'environnement de changement de la température et d'humidité pour la recherche scientifique et les unités de production telles que l'espace, l'aviation, le pétrole, l'industrie chimique, l'électronique, la communication, etc. en même temps, l'effort électrique de vibration peut être appliquée au produit d'essai dans la chambre d'essai à une période prescrite, pour que les utilisateurs effectuent un test complet de dépistage d'effort de la température, d'humidité, et de vibration sur la machine entière (ou des pièces), des appareils électriques, instruments, matériaux, etc., afin d'évaluer l'aptitude de l'échantillon d'essai ou évaluer le comportement de l'échantillon d'essai. Comparé à l'effet d'un facteur simple, elle peut plus vraiment refléter l'adaptabilité des produits électriques et électroniques aux variations température, humidité et vibration dans l'environnement du transport et utilisation réelle, et expose les défauts des produits.

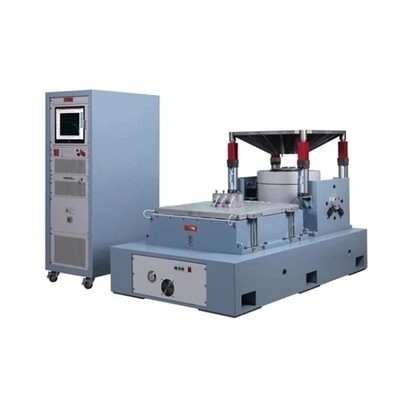

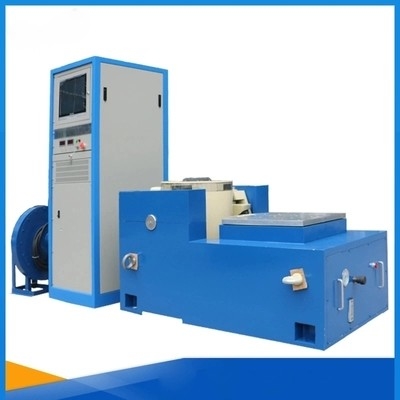

La vibration Shaker Table Manufacturer a adopté la double structure magnétique de circuit, auto-a produit des cercles squelettiques d'action, les roulements à rouleaux aéroportés de soutien et et les conseils linéaires, isolement de tourillon a avancé la technologie moderne et la technologie spéciale, peut être accomplie essai dans de X, de Y, de Z vibration sinusoïdal gyroscopique et essais de vibration aléatoires à bande large, pour être accomplie par (moitié - vague trapézoïdale, de scie de dent de sinus,) l'impulsion et l'essai classiques de spectre de réponse de choc.
Caractéristiques du produit :
1 la conception soigneuse du squelette mobile de bobine, a une plus haute fréquence de résonance axiale de premier ordre.
2 armature légère, rigidité, 4500 hertz de fréquence.
Se relier de 3 ordinateurs à contrôle de ligne, immédiatement matériaux de magasin.
Diagramme de contrôle de 4 affichages.
Conception de la basse résistance 5 et de la haute performance, rendement élevé, coût bas.
6 fiabilité élevée, bas défaut.
Configuration de table de vibration :
1. Système de vibration électrique de série de refroidissement par l'air
2. système de refroidissement électrique de série de refroidissement par eau
3. contrôleur aléatoire de vibration de Digital
4. contrôleur de vibration de sinus de Digital
| Article | Spécifications |
| Circuit de génération électrodynamique de vibration | |
| Force évaluée (crête) sous sinusoïdal | 32KN |
| Poussée d'impact | 64KN |
| Plage de fréquence | 200 hertz |
| Déplacement continu | 59 millimètres pp |
| Déplacement d'impact | 59 millimètres pp |
| Vitesse nominale maximum (crête de péché) | 2m/s |
| Accélération maximum (péché) | 0,53 ² de m/s |
| Diamètre de bobine mobile | 445 millimètres |
| Couple impartial permis de charge | 300 N•m |
| La masse équivalente des pièces mobiles | 301 g |
| Fréquence axiale d'isolement de vibration | 2,5 hertz |
| Charge maximum pour l'échantillon | 500 kilogrammes |
| Fuite de flux magnétique | <10 gauss=""> |
| Taille verticale d'appareil de contrôle de vibration | 4505×2500×840 millimètre (L*W*H, sans paquet) |
| Poids vertical d'appareil de contrôle de vibration | About5800 kilogramme (sans paquet) |
| Amplificateur de puissance | |
| De puissance de sortie maximum | 32 KVAs |
| S/N (rapport signal/bruit) s-/N | DB ≥65 |
| Tension de sortie évaluée | 100 V |
| Efficacité de conversion | ≥90% |
| Protection de système | Surtension de sortie, sortie au-dessus d'écoulement, amplificateur au-dessus de la température, table de vibration au-dessus du déplacement, glissière horizontale au-dessus de déplacement, échec de système de refroidissement, sousvoltage de puissance de sortie, échec d'unité d'amplificateur, panne de courant d'excitation, triphasée échec d'alimentation d'énergie, etc. |
| Taille d'amplificateur de puissance | 1720*1200*850 millimètre (L*W*H, sans paquet) |
| Table de propagation verticale | |
| Taille de Tableau | 1100 *1100mm |
| Matériel | Alliage d'aluminium |
| Fréquence supérieure d'opération | 500Hz (sinus) |
| Fan | |
| Puissance de fan | 15 kilowatts |
| Taux de soufflement | 22 m3/min |
| Contrôleur de vibration | |
| Matériel de centre serveur | 2 canal d'entrée analogue de voltage/IEPE/electric charge/TEDS (peut être facultatif), 24 bits intégré CDA et source actuelle constante d'IEPE et amplificateur de charge par canal, processeur à point mobile à 32 bits de DSP, 1 canal de sortie de tension analogique, 24 résolutions de DAC ; rocailleux conception de châssis avec le bouton d'arrêt d'urgence et le terminal de mise à la terre ; |
| Logiciel de gestion | contrôle de *Random : Largeur de bande 1-5000hz d'essai, stratégie multicanale de contrôle de soutien, contrôle aléatoire de limite de canal (entaille), etc. |
| * contrôle de sinus : La largeur de bande 1-5000hz d'essai, y compris la fréquence constante, faisant un pas, sinus de champ, soutiennent le contrôle multicanal stratégie, contrôle sinusoïdal de limite de canal (entaille), mesure de distorsion harmonique. |
|
| * impact typique : conditions électromagnétiques de soutènement selon des normes internationales. | |
| * recherche de résonance et résider | |
| Capteur d'accélération | |
| Le matériel de centre serveur | La sensibilité 30pc/g, la réponse en fr3quence 0.5-7000hz, le kilomètrage 500g, le poids 10g, le débouché de côté-fin, 6 longs d'un mètre a consacré à faible bruit câble ; température ambiante -40°~160° |
| Ordinateur | |
| Modèle | LENOVO M4500 |
| Configurez | Pouces I3-4170-3.7GHz/DDR3-4GB/500GB/17 |
