Détails sur le produit:
|
| Appui adapté aux besoins du client: | OEM, ODM | Choc Pulze: | sinus |
|---|---|---|---|
| Type: | vibration de 3 axes | Puissance: | Électronique |
| Max Acceleration: | 30mm | Plage de fréquence: | 200 hertz |
| Refroidissement: | Refroidissement à l'air | Mot-clé: | machine d'essai de vibration |
| Surligner: | Appareil de contrôle de vibration,Machine d'essai de vibration |
||

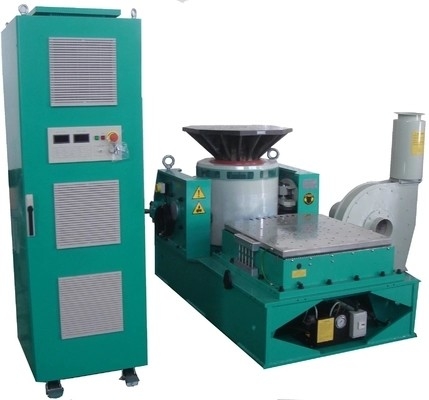

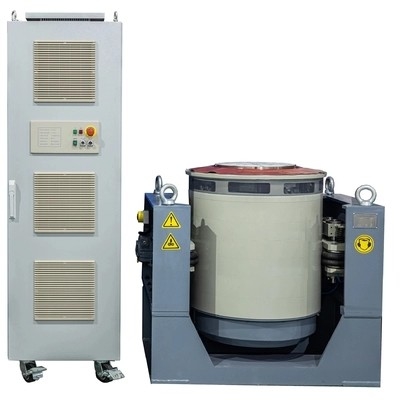

Matériel en aluminium électrodynamique de la machine d'essai de vibration d'ODM 200Hz
Machine d'essai à chocs :
Le système de test d'impact est conçu pour les composants électroniques, instrumentation et des produits mécaniques pour fournir la simulation de l'impact de l'équipement d'essai concernant l'environnement, est principalement employés dans les produits électroniques, aérospatial, marin, les militaires, les pièces d'automobile, le transport et d'autres secteurs de l'essai au choc. Le produit dans le transport, emploient le processus pour résister à l'ampleur de l'impact des dommages peut être demi onde sinusoïdale réalisée (forme d'onde de base), après la vague maximale de dent de scie, vague trapézoïdale ; trois genres d'essai au choc d'impulsion en conformité avec le gigaoctet (gigaoctet), le GJB (norme militaire nationale) et le mil (norme militaire des USA) sur l'impact des conditions appropriées d'essai.
Application :
La table électromagnétique de vibration est très utilisée dans la défense, l'aviation, l'espace, les communications, l'électronique, les automobiles, les appareils ménagers, et d'autres industries. Ce type d'équipement est employé pour découvrir les premiers défauts, simulant la condition de travail réelle et l'essai de force de structure, l'application de produit est large, la largeur d'application est évidente, l'effet d'essai est remarquable et fiable. Onde sinusoïdale, FM, champ, programmable, multiplicateur de fréquence, logarithme, accélération maximum, modulation d'amplitude, minuteur, pleine gestion par ordinateur de fonction, accélération fixe simple/amplitude fixe. Équipement par le manque continu d'exécuter 3 mois d'essai, représentation stable, qualité fiable.
Caractéristiques :
1. Placez la manière : Le menu chinois et anglais, l'opération machine, l'utilisation de la surveillance spécialisée et les systèmes de contrôle, les données du processus entier peuvent remettre et sortie.
2. Fonctions d'affichage : courbes dynamiques d'essai d'affichage, multi-Dan, sur le nombre de données.
3. Enregistreur de courbe : le disque en temps réel des essais, essai automatiquement, les résultats d'essai peut être stocké, imprimé.
Spécifications :
| Machine d'essai de vibration | ||
| Poussée de sinus | 600kgf | |
| Poussée aléatoire | 600kgf | |
| Poussée d'impact | 1200kgf | |
| Plage de fréquence | 5~2000Hz | |
| Déplacement continu | 51mm | |
| L'impact du déplacement | 51mm | |
| Vitesse maximale | 2m/s | |
| Accélération maximum | 981m/s2 | |
| Diamètre mobile de bobine | Φ150mm | |
| Accordez le moment excentrique | >190N.m | |
| Point de connexion de charge | piont 6 | |
| La masse équivalente des pièces mobiles | 6kg | |
| Les partie supérieure du comptoir vissent la taille (la norme) | M8 | |
| Table de disposition de vis (diamètre, circonférence) | 8 sur Φ100mm, 8 sur Φ, 200mm. | |
| Fréquence axiale d'isolement | <3Hz | |
| Charge maximum | 120Kg (demande 45Kg de client) | |
| Fuite de flux magnétique | <1mT | |
| Dimensions (sans emballage) (L×W×H) | 1600mm×985mm×850mm | |
| Poids de table de vibration | 1850kg | |
| Sortie d'amplificateur | 8kVA | |
| SNR | >65dB | |
| Protection de système | L'amplificateur de puissance entier a : La surtension de grille, la phase de grille d'alimentation de sousvoltage, l'échec logique, la protection de module d'alimentation, la température de module d'alimentation, la surintensité de sortie, la surtension de sortie, l'alimentation d'énergie, la température corporelle d'unités de déplacement, d'unités, la tringlerie externe, le circuit de protection etc., quand n'importe quel défaut se produit, arrêtent la sortie, le bruit et l'alarme légère. En plus de la protection ci-dessus, il a également les valeurs protectrices de la fonction un RMS de la protection de tolérance, dispositifs d'arrêt d'urgence, tels qu'améliorer le fonctionnement. | |
| Tension de sortie évaluée | 120Vrms | |
| Efficacité d'amplificateur | >95% | |
| Fan | ||
| Puissance | 0.75kW | |
| Flux d'air | 0.3m3/s | |
| Diamètre de conduit | 120mm | |
| Pression | 0.048kgf/cm2 | |
| Table d'extension verticale | ||
| Taille de Tableau | 600mm×600mm | |
| La masse équivalente | 23kg | |
| Fréquence supérieure | 2000Hz | |
| Matériaux de partie supérieure du comptoir | En aluminium | |
| Glissière horizontale | ||
| Taille de Tableau | 600mm×600mm | |
| Épaisseur | 30mm | |
| Poids de partie supérieure du comptoir | 36kg | |
| Fréquence | 2000Hz | |
| Porter le numéro | 1 | |
| Rapport du poids | 0.58kg | |
| Poids de connecteur | 1.4kg | |
| Charge maximum | 300kg | |
| Matériaux de partie supérieure du comptoir | En aluminium | |
Nous gardons la bonne qualité et le prix concurrentiel pour assurer nos clients bénéficient ; Nous respectons chaque client car notre ami et nous sincèrement pour faire des affaires et pour faire des amis avec eux, n'importe où ils viennent de. Chaque série de pièces est inspection d'échantillonnage faite de qualité avant dans l'entrepôt, et chaque produit avant que la livraison soit examinée par la tiers agence bien fondée nationale d'inspection
Services de support à la clientèle :
Installation de Ø
Formation de Ø (employés s'exerçants de client)
Calibrage de Ø
Entretien préventif de Ø
Pièces de rechange de Ø
Aide de Ø par l'intermédiaire de téléphone ou d'Internet
Diagnostic de Ø et réparation sur place/diagnostic et réparation en ligne
