Détails sur le produit:
|
| La resistance d'isolement: | 100MΩ Min., 500VDC | Résistance diélectrique: | 500VDC pendant une minute |
|---|---|---|---|
| Couple de sortie nominal(N.m): | ≤16 | Couple: | 2.4-120Kgf.cm |
| Vitesse (RPM): | 1.6-1620RPM | Courant continu (A): | 0.01-1A |
| Surligner: | Moteur à engrenages CC sans balais 24 V,moteur à engrenages CC sans balais 0,11 N |
||

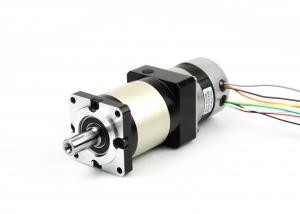

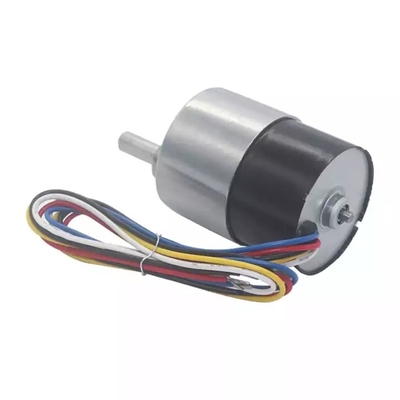

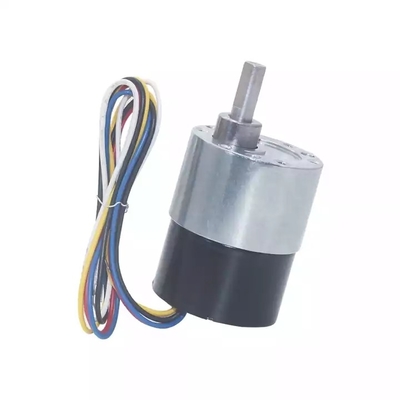

M 2500rpm 3 Phase Brushless DC Gear Motor Gearbox 24V 0.11N OEM
Contrôle des contre-mesures de fuite d'huile du réducteur :
1. Améliorez le capuchon respirant et vérifiez la plaque de couverture du trou: la pression interne du réducteur est supérieure à la pression atmosphérique externe est l'une des principales raisons des fuites d'huile.Si nous essayons d'équilibrer la pression interne et externe, les fuites d'huile peuvent être évitées.Bien que le réducteur ait un capuchon respirant, l'évent est trop petit, ce qui est facile à bloquer par le charbon pulvérisé et l'huile.De plus, chaque fois que vous faites le plein, vous devez ouvrir le couvercle du trou d'inspection, ce qui augmentera le risque de fuite d'huile une fois ouvert, de sorte que l'endroit initialement sans fuite fuira également.Pour cette raison, un capuchon respirant de type godet à huile a été fabriqué, et le mince couvercle d'origine du trou d'inspection a été changé en 6 mm d'épaisseur, et le capuchon respirant de type godet à huile a été soudé à la plaque de couverture.Le diamètre de l'évent était de 6 mm, ce qui était pratique pour la ventilation et réalisait la pression uniforme.De plus, lors du ravitaillement en carburant, l'huile a été ravitaillée à partir de la coupelle d'huile, sans ouvrir le couvercle du trou d'inspection, ce qui a réduit les risques de fuite d'huile.
2. Écoulement libre : Pour que l'excédent d'huile de lubrification projeté sur le roulement par l'engrenage ne s'accumule pas au niveau du joint d'arbre, l'excès d'huile de graissage doit refluer vers le bain d'huile dans une certaine direction, c'est-à-dire pour obtenir un écoulement libre.La méthode spécifique consiste à ouvrir une rainure de retour d'huile inclinée vers la machine au centre du siège de roulement, et également à ouvrir un espace à l'embouchure droite du couvercle d'extrémité.L'espace est opposé à la rainure de retour d'huile, de sorte que l'excès d'huile de lubrification retourne dans le bain d'huile à travers l'espace et la rainure de retour d'huile.
Vous pouvez choisir le type de moteur ci-dessous pour assembler le réducteur planétaire JK :
| Moteur Série | Taille du moteur | Puissance du moteur | Vitesse nominale du moteur |
| Moteur à courant continu sans balais | Nema17 | 26w | 4000 tr/min |
| 52.5w | |||
| 77.5w | |||
| 105w | |||
| Nema23 | 23w | 4000 tr/min | |
| 46w | |||
| 92w | |||
| 138w | |||
| 184w | |||
| Nema24 | 94w | 3000 tr/min | |
| 188w | |||
| 283w | |||
| 377w | |||
| Ci-dessus uniquement pour les produits représentatifs, des produits de demande spéciale peuvent être fabriqués selon la demande du client. | |||
BOÎTE DE VITESSES PLANÉTAIRE Situation générale :
| SÉRIE | ORGANISER | RAPPORT | CONTRECOUP | EFFICACITÉ | BRUIT | CHARGE NOMINALE | CHARGE MAXIMALE |
| PG42 | 1 | 1:3 1:4 1:5 1:10 | ≤15 minutes d'arc | 96% | ≤40db | 12 Nm | 18 Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 minutes d'arc | 92% | ≤40db | 20 Nm | 30 Nm | |
| PG57 | 1 | 1:3 1:4 1:5 1:10 | ≤15 minutes d'arc | 96% | ≤45db | 20 Nm | 30 Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 minutes d'arc | 92% | ≤45db | 40 Nm | 60 Nm |
Spécification générale du moteur bldc :
| Article | spécification |
| Type d'enroulement | Étoile |
| Angle d'effet Hall | Angle électrique de 120 degrés |
| L'arbre est épuisé | 0,025 mm |
| Jeu radial | 0.02mm＠450g |
| Fin du jeu | 0.08mm＠450g |
| Force radiale max. | 75N ＠20mm forment la bride |
| Force axiale max. | 15N |
| Classe d'isolation | Classe B |
| Résistance diélectrique | 500VDC pendant une minute |
| La resistance d'isolement | 100MΩ Min., 500VDC |
Spécification du moteur JK57BLS :
| Modèle | ||||||
| spécification | Unité | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| Nombre de phases | Phase | 3 | ||||
| Nombre de pôles | Poteaux | 4 | ||||
| Tension nominale | VCC | 36 | ||||
| Vitesse nominale | tr/min | 4000 | ||||
| Couple nominal | Nm | 0,055 | 0,11 | 0,22 | 0,33 | 0,44 |
| Courant nominal | Ampères | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| Puissance nominale | O | 23 | 46 | 92 | 138 | 184 |
| Couple maximal | Nm | 0,16 | 0,33 | 0,66 | 1 | 1.32 |
| Courant de crête | Ampères | 3.5 | 6.8 | 11.5 | 15.5 | 20,5 |
| CEM arrière | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| Constante de couple | Nm/A | 0,074 | 0,073 | 0,07 | 0,07 | 0,068 |
| Inertie du rotor | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| La longueur du corps | millimètre | 37 | 47 | 67 | 87 | 107 |
| Lester | Kg | 0,33 | 0,44 | 0,75 | 1 | 1.25 |
| Capteur | Honeywell | |||||
| Classe d'isolation | B | |||||
| Degré de protection | IP30 | |||||
| Température de stockage | -25~+70℃ | |||||
| Température de fonctionnement | -15~+50℃ | |||||
| Humidité de travail | ≤85% HR | |||||
| Environnement de travail | Extérieur (pas de lumière directe du soleil), pas de gaz corrosif, pas de gaz inflammable, pas de brouillard d'huile, pas de poussière | |||||
| Altitude | 1000 mètres ou moins |
|||||
Posez souvent des questions :
Q : Quels sont vos principaux produits ?
R: Nous produisons actuellement des moteurs à courant continu à balais, des moteurs à engrenages à courant continu à balais, des moteurs à engrenages planétaires à courant continu, des moteurs à courant continu sans balais, des moteurs pas à pas, des moteurs à courant alternatif et des réducteurs planétaires de haute précision.Vous pouvez consulter les spécifications des moteurs ci-dessus sur notre site Web et vous pouvez nous envoyer un e-mail pour recommander les moteurs requis en fonction de vos spécifications.
Q : Comment choisir le bon moteur ?
A: Si vous avez des photos ou des dessins du moteur à nous montrer, ou si vous avez des spécifications détaillées telles que la tension, la vitesse, le couple, la taille du moteur, le mode de fonctionnement du moteur, la durée de vie requise et le niveau de bruit, n'hésitez pas à nous le faire savoir. que nous pouvons recommander Un moteur adapté à vos besoins.
Q : Avez-vous un service personnalisé pour vos moteurs standard ?
R : Oui, nous pouvons personnaliser en fonction de vos besoins en matière de tension, de vitesse, de couple et de taille/forme d'arbre.Si vous avez besoin de souder des fils/câbles supplémentaires aux bornes ou si vous avez besoin d'ajouter des connecteurs, des condensateurs ou des CEM, nous pouvons également fabriquer.
Q : Avez-vous un service de conception de moteur distinct ?
R : Oui, nous aimerions concevoir le moteur séparément pour le client, mais il peut y avoir des coûts de développement de matrices et des coûts de conception.
Q : Quel est votre délai de livraison ?
A: En règle générale, cela prend 15 à 30 jours pour nos produits standard réguliers et plus longtemps pour nos produits personnalisés.Mais nous sommes très flexibles sur le délai de livraison, qui dépendra de la commande spécifique.
