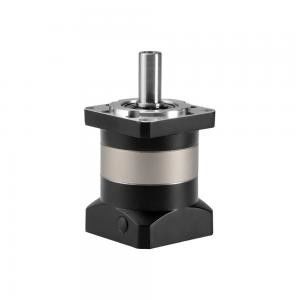

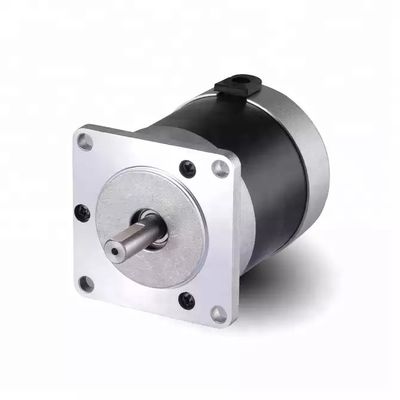

Moteur à engrenage droit à faible bruit sans balai sans noyau avec réducteur planétaire

Moteur sans balai sans noyau de moteur à engrenage droit à faible bruit avec réducteur planétaire

Les caractéristiques du réducteur de vitesse monté sur pied de la série R :

Réducteur à engrenages hélicoïdaux série R :

1. Plus de 35 ans d'expérience dans la R&D et la fabrication, l'exportation de moteurs à engrenages et de boîtes de vitesses industrielles.

2. Normalisation de la série de boîtes de vitesses

3. Forte capacité de conception pour les boîtes de vitesses de grande puissance et personnalisées.

4. Boîtes de vitesses de haute qualité et fournisseur de solutions éprouvées.

5. Processus de contrôle de qualité strict, qualité stable.

6. Moins de 2% des plaintes de qualité.

7. Conception modulaire, délai de livraison court.

8. Réponse rapide et services professionnels.

Paramètres du produit

Caractéristiques				QRF40	QRF60	QRF80	QRF90	QRF120	QRF16O
Paramètres techniques
Max.Couple			Nm	1,5 fois le couple nominal
Couple d'arrêt d'urgence			Nm	2,5 fois le couple nominal
Max.Charge radiale			N	185	240	400	450	1240	2250
Max.Charge axiale			N	150	220	420	430	1000	1500
Rigidité en torsion			Nm/min d'arc	0,7	1.8	4.7	4,85	11	35
Vitesse d'entrée max.			tr/min	8000	8000	6000	6000	6000	4000
Vitesse d'entrée nominale			tr/min	4500	4000	3500	3500	3500	3000
Bruit			dB	<55	<58	<60	<60	<65	<70
Durée de vie moyenne			h	20000
Efficacité de la pleine charge			%	L1≥96% L2≥94%
Jeu de retour	P1	L1	arcmin	<8	S8	<8	<8	S8	<8
		L2	arcmin	S12	S12	S12	S12	S12	S12
	P2	L1	arcmin	16 £	<16	216	S16	<16	16 £
		L2	arcmin	S20	20 £	<20	<20	S20	<20
Tableau des moments d'inertie	L1	3	Kg*cm2	0,10	0,46	0,77	1,73	12.78	36,72
		4	Kg*cm2	0,10	0,46	0,77	1,73	12.78	36,72
		5	Kg*cm2	0,10	0,46	0,77	1,73	12.78	36,72
		sept	Kg*cm2	0,06	0,41	0,65	1.42	11h38	34.02
		dix	Kg*cm2	0,06	0,41	0,65	1.42	11h38	34.02
	L2	12	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		15	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		16	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		20	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		25	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		28	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		30	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		35	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		40	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		50	Kg*cm2	0,05	0,34	0,58	1.25	11h48	34.02
		70	Kg*cm2	0,05	0.^4	0,58	1.25	11h48	34.02
		100	Kg*cm2	0,05	0,34	0,58	1.25	11h48	34.02
Paramètre technique	Niveau	Rapport		QRF40	QRF60	QRF80	QRF90	QRF120	QRF160
Couple nominal	L1	3	Nm	/	27	50	96	161	364
		4	Nm	16	40	90	122	210	423
		5	Nm	15	40	90	122	210	423
		sept	Nm	12	34	48	95	170	358
		dix	Nm	dix	16	22	56	86	210
	L2	12	Nm	/	27	50	96	161	364
		15	Nm	/	27	50	96	161	364
		16	Nm	16	40	90	122	210	423
		20	Nm	15	40	90	122	210	423
		25	Nm	16	40	90	122	210	423
		28	Nm	16	40	90	122	210	423
		30	Nm	/	27	50	96	161	364
		35	Nm	12	40	90	122	210	423
		40	Nm	16	40	90	122	210	423
		50	Nm	15	40	90	122	210	423
		70	Nm	12	34	48	95	170	358
		100	Nm	dix	16	22	56	86	210
Degré de protection			IP65
Température de fonctionnement			90°C 至-1O°C
Lester	L1		kg	0,43	0,98	2.3	3.12	7.08	15.5
	L2		kg	0,65	1.26	2,97	3,82	8.7	17

Posez souvent des questions :

Q : Quels sont vos principaux produits ?

R: Nous produisons actuellement des moteurs à courant continu à balais, des moteurs à engrenages à courant continu à balais, des moteurs à engrenages planétaires à courant continu, des moteurs à courant continu sans balais, des moteurs pas à pas, des moteurs à courant alternatif et des réducteurs planétaires de haute précision.Vous pouvez consulter les spécifications des moteurs ci-dessus sur notre site Web et vous pouvez nous envoyer un e-mail pour recommander les moteurs requis en fonction de vos spécifications.

Q : Comment choisir le bon moteur ?

A: Si vous avez des photos ou des dessins du moteur à nous montrer, ou si vous avez des spécifications détaillées telles que la tension, la vitesse, le couple, la taille du moteur, le mode de fonctionnement du moteur, la durée de vie requise et le niveau de bruit, n'hésitez pas à nous le faire savoir. que nous pouvons recommander Un moteur adapté à vos besoins.

Q : Avez-vous un service personnalisé pour vos moteurs standard ?

R : Oui, nous pouvons personnaliser en fonction de vos besoins en matière de tension, de vitesse, de couple et de taille/forme d'arbre.Si vous avez besoin de souder des fils/câbles supplémentaires aux bornes ou si vous avez besoin d'ajouter des connecteurs, des condensateurs ou des CEM, nous pouvons également fabriquer.

Q : Avez-vous un service de conception de moteur distinct ?

R : Oui, nous aimerions concevoir le moteur séparément pour le client, mais il peut y avoir des coûts de développement de matrices et des coûts de conception.

Q : Quel est votre délai de livraison ?

A: En règle générale, cela prend 15 à 30 jours pour nos produits standard réguliers et plus longtemps pour nos produits personnalisés.Mais nous sommes très flexibles sur le délai de livraison, qui dépendra de la commande spécifique.
