Détails sur le produit:
|
| Hall Effect Angle: | Angle électrique de 120 degrés | Numéro de modèle: | Moteur à courant continu sans balais de 42 mm |
|---|---|---|---|
| Du pouvoir: | 77.5w | Couple: | 2.4-120Kgf.cm |
| Vitesse (RPM): | 1.6-1620RPM | Courant continu (A): | 0.01-1A |
| Surligner: | Moteur à engrenages sans balais 42 mm,moteur à engrenages sans balais 4000 tr/min,moteur à engrenages sans balais BLDC |
||

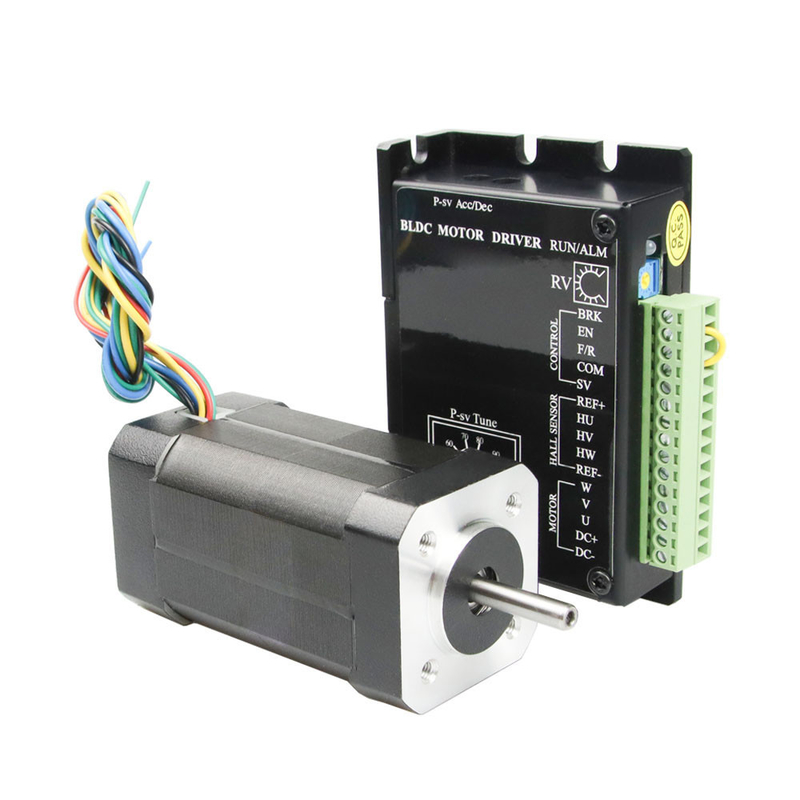

24v 77.5W 42mm Carré 3phase BLDC Motoréducteur Brushless 4000rpm
Spécification 1.Genaral du moteur bldc 42mm:
| Objet | évaluer |
| garantie | 3mois-1an |
| Lieu d'origine | Chine |
| Marque | GSKA |
| Numéro de modèle | Moteur à courant continu sans balais de 42 mm |
| Usage | BATEAU, Voiture, Vélo électrique, VENTILATEUR, Appareil électroménager, Instrument cosmétique, MAISON INTELLIGENTE |
| Certificat | CE, RoHS |
| Couple | 0,56 Nm |
| Fonction de protection | Imperméable |
| Vitesse (RPM) | 4000 tr/min |
| Forme | Carré |
| phase | 3 |
| Tension | 24V |
| Poteaux | 8 pôles |
| Angle d'effet Hall | Angle électrique de 120 degrés |
| Du pouvoir | 77.5W |
2. Spécifications électriques du moteur à courant continu sans balais :
| Modèle | |||||
| spécification | Unité | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| Nombre de phases | Phase | 3 | |||
| Nombre de pôles | Poteaux | 8 | |||
| Tension nominale | VCC | 24 | |||
| Vitesse nominale | tr/min | 4000 | |||
| Couple nominal | Nm | 0,0625 | 0,125 | 0,185 | 0,25 |
| Courant nominal | Ampères | 1.8 | 3.3 | 4.8 | 6.3 |
| Puissance nominale | O | 26 | 52,5 | 77,5 | 105 |
| Couple maximal | Nm | 0,19 | 0,38 | 0,56 | 0,75 |
| Courant de crête | Ampères | 5.4 | 10.6 | 15.5 | 20 |
| CEM arrière | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| Constante de couple | Nm/A | 0,039 | 0,04 | 0,041 | 0,041 |
| Inertie du rotor | gc㎡ | 24 | 48 | 72 | 96 |
| La longueur du corps | millimètre | 41 | 61 | 81 | 100 |
| Lester | Kg | 0,3 | 0,45 | 0,65 | 0,8 |
| Capteur | Honeywell | ||||
| Classe d'isolation | B | ||||
| Degré de protection | IP30 | ||||
| Température de stockage | -25~+70℃ | ||||
| Température de fonctionnement | -15~+50℃ | ||||
| Humidité de travail | 85 % HR | ||||
| Environnement de travail | Extérieur (pas de lumière directe du soleil), pas de gaz corrosif, pas de gaz inflammable, pas de brouillard d'huile, pas de poussière | ||||
| Altitude | 1000 mètres ou moins | ||||
3.Avantages des moteurs bldc 4000 tr/min :
Un moteur BLDC avec trois bobines sur le stator aura six fils électriques (deux à chaque bobine) s'étendant de ces bobines.Dans la plupart des mises en œuvre, trois de ces fils seront connectés en interne, les trois fils restants s'étendant du corps du moteur (contrairement aux deux fils s'étendant du moteur à balais décrit précédemment).Le câblage dans le boîtier du moteur BLDC est plus compliqué que la simple connexion des bornes positive et négative de la cellule de puissance ;nous examinerons de plus près le fonctionnement de ces moteurs dans la deuxième session de cette série.Ci-dessous, nous concluons en examinant les avantages des moteurs BLDC.
4.Applications du moteur sans balais :
Nous pouvons nous attendre à voir les moteurs BLDC utilisés dans une plus large gamme d'applications à l'avenir.Par exemple, ils seront probablement largement utilisés pour piloter des robots de service, de petits robots qui fournissent des services dans des domaines autres que la fabrication.On pourrait penser que les moteurs pas à pas seraient plus adaptés dans ce type d'application, où les impulsions pourraient être utilisées pour contrôler précisément le positionnement.Mais les moteurs BLDC sont mieux adaptés au contrôle de la force.Et avec un moteur pas à pas, maintenir la position d'une structure telle qu'un bras de robot nécessiterait un courant relativement important et continu.Avec un moteur BLDC, tout ce qui serait nécessaire est un courant proportionnel à la force externe, permettant un contrôle plus efficace en énergie.Les moteurs BLDC peuvent également remplacer les simples moteurs à courant continu à balais dans les voiturettes de golf et les chariots de mobilité.En plus de leur meilleure efficacité, les moteurs BLDC peuvent également fournir un contrôle plus précis, ce qui peut à son tour prolonger davantage la durée de vie de la batterie.
Les moteurs BLDC sont également idéaux pour les drones.Leur capacité à fournir un contrôle de précision les rend particulièrement adaptés aux drones multirotors, où l'attitude du drone est contrôlée en contrôlant avec précision la vitesse de rotation de chaque rotor.
5.Customized de moteur électrique sans balai :
Posez souvent des questions :
Q : Quels sont vos principaux produits ?

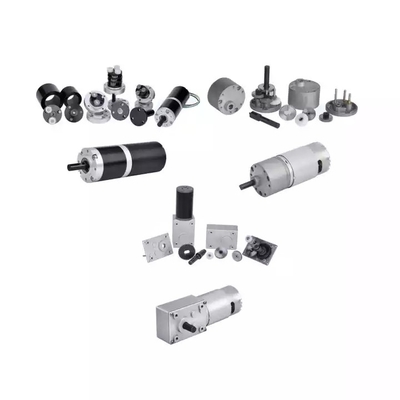

R: Nous produisons actuellement des moteurs à courant continu à balais, des moteurs à engrenages à courant continu à balais, des moteurs à engrenages planétaires à courant continu, des moteurs à courant continu sans balais, des moteurs pas à pas, des moteurs à courant alternatif et des réducteurs planétaires de haute précision.Vous pouvez consulter les spécifications des moteurs ci-dessus sur notre site Web et vous pouvez nous envoyer un e-mail pour recommander les moteurs requis en fonction de vos spécifications.
Q : Comment choisir le bon moteur ?
A: Si vous avez des photos ou des dessins du moteur à nous montrer, ou si vous avez des spécifications détaillées telles que la tension, la vitesse, le couple, la taille du moteur, le mode de fonctionnement du moteur, la durée de vie requise et le niveau de bruit, n'hésitez pas à nous le faire savoir. que nous pouvons recommander Un moteur adapté à vos besoins.
Q : Avez-vous un service personnalisé pour vos moteurs standard ?
R : Oui, nous pouvons personnaliser en fonction de vos besoins en matière de tension, de vitesse, de couple et de taille/forme d'arbre.Si vous avez besoin de souder des fils/câbles supplémentaires aux bornes ou si vous avez besoin d'ajouter des connecteurs, des condensateurs ou des CEM, nous pouvons également fabriquer.
Q : Avez-vous un service de conception de moteur distinct ?
R : Oui, nous aimerions concevoir le moteur séparément pour le client, mais il peut y avoir des coûts de développement de matrices et des coûts de conception.
Q : Quel est votre délai de livraison ?
A: En règle générale, cela prend 15 à 30 jours pour nos produits standard réguliers et plus longtemps pour nos produits personnalisés.Mais nous sommes très flexibles sur le délai de livraison, qui dépendra de la commande spécifique.
