Détails sur le produit:
|
| Tension: | 24V, 48V, 72V | spécification: | UL, CE, ISO9001, ccc, RoHS |
|---|---|---|---|
| Diamètre de la boîte de vitesses: | 42mm | Couple: | 2.4-120Kgf.cm |
| Vitesse (RPM): | 1.6-1620RPM | Courant continu (A): | 0.01-1A |
| Surligner: | Moteur à engrenages sans balais 110 V,moteur à engrenages sans balais Nema 23,moteur à engrenages sans balais 240 V |
||

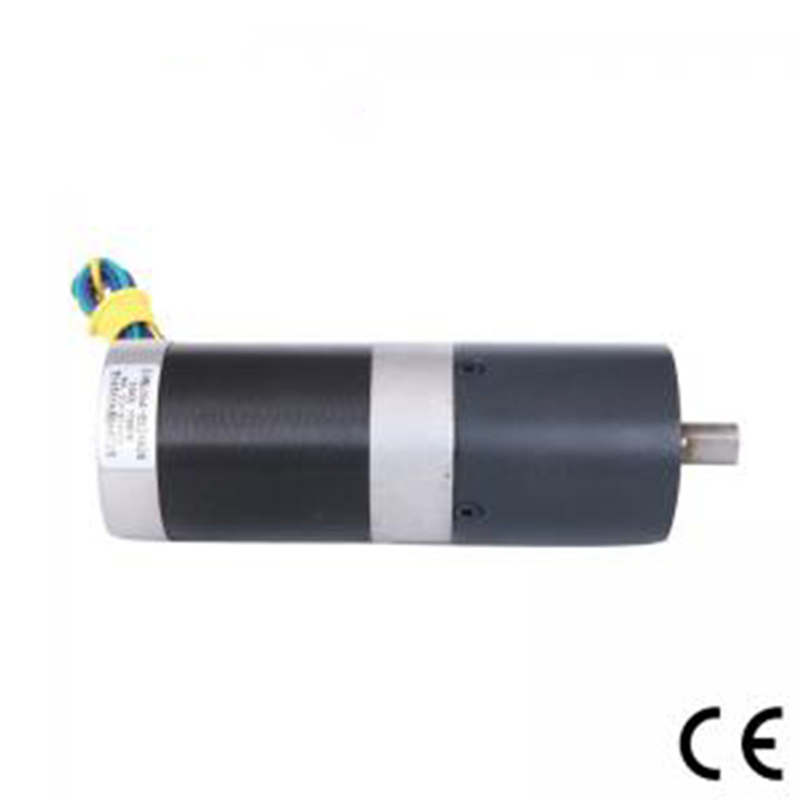

Motoréducteur sans balais à faible bruit Nema 23 24 V 48V 110V 240V personnalisable
Notre équipe d'ingénieurs a des décennies d'expérience dans la conception et la fabrication d'engrenages pas à pas, sans balais et à vis sans fin.Cela garantit une conception optimale du moteur à engrenages pour de nombreuses applications de moteurs à engrenages.
un moteur à moteur sans balais à boîte de vitesses est considéré comme un moteur haute performance capable de fournir de grandes quantités de couple sur une vaste plage de vitesses (500 à 15 000 tr/min).À la demande du client, ces moteurs peuvent être bobinés pour répondre à une exigence spécifique de tension, de courant et de vitesse.D'autres options incluent le câblage, les connecteurs et de nombreuses configurations d'arbres. Cela crée un motoréducteur compact qui constitue un excellent choix pour les applications où un couple élevé et de l'espace sont importants.
Spécification électrique :
| Modèle | ||
| Partie moteur | 57BL05A-052AG26 | |
| La résistance | OHMS | 0,35 |
| Tension nominale | VCC | 24 |
| Vitesse à vide | tr/min | 4500±10% |
| Courant à vide | APM | 1 |
| Vitesse nominale | tr/min | 3000± 200 |
| Couple nominal | Nm | 0,33 |
| Constante de couple | Nm/A | 0,062 |
| Constante EMF arrière | V/kRPM | 6.5 |
| SPÉCIFICATIONS DU MOTEUR AVEC ENGRENAGE PLANÉTAIRE | ||
| Couple nominal | Nm | 6.1 |
| Vitesse nominale | tr/min | 115± 10% |
| Rapport | 26:1 | |
Schéma de câblage :
| FONCTION | COULEUR | |
| +5V | ROUGE |
UL1007 26AWG |
| SALLE A | JAUNE | |
| SALLE B | VERT | |
| SALLE C | BLEU | |
| Terre | LE NOIR | |
| PHASE A | JAUNE |
UL1015 20AWG |
| PHASE B | VERT | |
| PHASE C | BLEU |
Dimension mécanique
Réducteur planétaire 56mm
| Matériau du boîtier | Roulement en sortie | Charge radiale (10 mm de la bride) N | Charge axiale de l'arbre(N) | Force d'emmanchement de l'arbre max(N) | Jeu radial de l'arbre(mm) | Jeu de poussée de l'arbre(mm) | Jeu à vide (°) |
| Métallurgie des poudres | Roulements à bille | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Nombre de trains de boîtes de vitesses | 1 | 2 |
| Ratio de réduction |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| Longueur(mm) |
41.3 |
59,6 |
| Poids(g) |
491.0 |
700,0 |
Dimension mécanique
Posez souvent des questions :
Q : Quels sont vos principaux produits ?

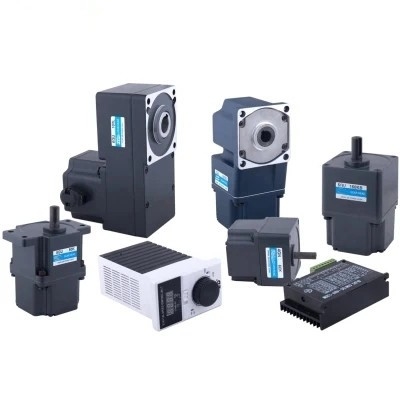

R: Nous produisons actuellement des moteurs à courant continu à balais, des moteurs à engrenages à courant continu à balais, des moteurs à engrenages planétaires à courant continu, des moteurs à courant continu sans balais, des moteurs pas à pas, des moteurs à courant alternatif et des réducteurs planétaires de haute précision.Vous pouvez consulter les spécifications des moteurs ci-dessus sur notre site Web et vous pouvez nous envoyer un e-mail pour recommander les moteurs requis en fonction de vos spécifications.
Q : Comment choisir le bon moteur ?
A: Si vous avez des photos ou des dessins du moteur à nous montrer, ou si vous avez des spécifications détaillées telles que la tension, la vitesse, le couple, la taille du moteur, le mode de fonctionnement du moteur, la durée de vie requise et le niveau de bruit, n'hésitez pas à nous le faire savoir. que nous pouvons recommander Un moteur adapté à vos besoins.
Q : Avez-vous un service personnalisé pour vos moteurs standard ?
R : Oui, nous pouvons personnaliser en fonction de vos besoins en matière de tension, de vitesse, de couple et de taille/forme d'arbre.Si vous avez besoin de souder des fils/câbles supplémentaires aux bornes ou si vous avez besoin d'ajouter des connecteurs, des condensateurs ou des CEM, nous pouvons également fabriquer.
Q : Avez-vous un service de conception de moteur distinct ?
R : Oui, nous aimerions concevoir le moteur séparément pour le client, mais il peut y avoir des coûts de développement de matrices et des coûts de conception.
Q : Quel est votre délai de livraison ?
A: En règle générale, cela prend 15 à 30 jours pour nos produits standard réguliers et plus longtemps pour nos produits personnalisés.Mais nous sommes très flexibles sur le délai de livraison, qui dépendra de la commande spécifique.
