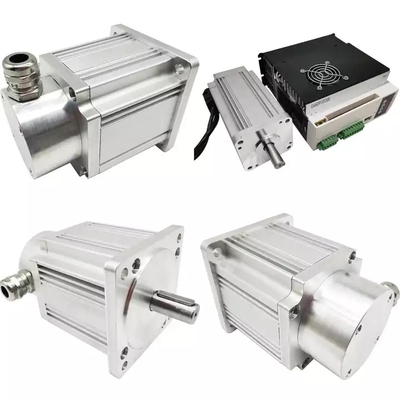

Moteur à courant continu à couple élevé 200W 750W étanche et anti-goutte

Le moteur à courant continu à couple élevé 200W 750W est étanche et anti-goutte

Principe d'opération:

Le moteur à courant continu sans balais utilise des dispositifs de commutation à semi-conducteurs pour réaliser la commutation électronique, c'est-à-dire des dispositifs de commutation électroniques au lieu du commutateur de contact et de la brosse traditionnels.Il présente les avantages d'une grande fiabilité, d'aucune étincelle d'inversion, d'un faible bruit mécanique et est largement utilisé dans les sièges d'enregistrement de haute qualité, les enregistreurs vidéo, les instruments électroniques et les équipements de bureau automatiques.

Le moteur à courant continu sans balais est composé d'un rotor à aimant permanent, d'un stator à enroulement multipolaire, d'un capteur de position, etc.Selon le changement de position du rotor, le capteur de position convertit le courant de l'enroulement du stator dans une certaine séquence (c'est-à-dire que la position du pôle magnétique du rotor par rapport à l'enroulement du stator est détectée et que le signal de détection de position est généré à la position déterminée. Une fois le circuit de conversion de signal traité, le circuit de commutation de puissance est commandé et le courant d'enroulement est commuté selon une certaine relation logique).La tension de fonctionnement des enroulements du stator est fournie par un circuit de commutation électronique commandé par la sortie du capteur de position.

Il existe trois types de capteurs de position : magnétique, photoélectrique et électromagnétique.

Moteur à courant continu sans balais avec capteur de position magnétiquement sensible, le capteur magnétiquement sensible (tel qu'un élément hall, une diode magnétiquement sensible, une électrode magnétiquement sensible, une magnétorésistance ou un ASIC, etc.) est installé sur l'ensemble stator, utilisé pour détecter l'aimant permanent, rotor la rotation du champ magnétique change.

Le moteur à courant continu sans balais avec capteur de position photoélectrique est équipé d'un capteur photoélectrique sur l'ensemble stator selon une certaine position, le rotor est équipé d'un écran lumineux, la source lumineuse est une diode électroluminescente ou une petite ampoule.Lorsque le rotor tourne, les composants photosensibles du stator génèrent des signaux d'impulsions par intermittence à une certaine fréquence en raison de l'action de l'écran lumineux.

Le moteur à courant continu sans balais utilisant un capteur de position électromagnétique est équipé de composants de capteur électromagnétique (tels qu'un transformateur de couplage, un interrupteur de proximité, un circuit de résonance LC, etc.) sur l'ensemble stator.Lorsque la position du rotor de l'aimant permanent change, l'effet électromagnétique fait que le capteur électromagnétique génère des signaux modulés à haute fréquence (dont l'amplitude change avec la position du rotor).

SPÉCIFICATION:

Posez souvent des questions :

Q : Quels sont vos principaux produits ?

R: Nous produisons actuellement des moteurs à courant continu à balais, des moteurs à engrenages à courant continu à balais, des moteurs à engrenages planétaires à courant continu, des moteurs à courant continu sans balais, des moteurs pas à pas, des moteurs à courant alternatif et des réducteurs planétaires de haute précision.Vous pouvez consulter les spécifications des moteurs ci-dessus sur notre site Web et vous pouvez nous envoyer un e-mail pour recommander les moteurs requis en fonction de vos spécifications.

Q : Comment choisir le bon moteur ?

A: Si vous avez des photos ou des dessins du moteur à nous montrer, ou si vous avez des spécifications détaillées telles que la tension, la vitesse, le couple, la taille du moteur, le mode de fonctionnement du moteur, la durée de vie requise et le niveau de bruit, n'hésitez pas à nous le faire savoir. que nous pouvons recommander Un moteur adapté à vos besoins.

Q : Avez-vous un service personnalisé pour vos moteurs standard ?

R : Oui, nous pouvons personnaliser en fonction de vos besoins en matière de tension, de vitesse, de couple et de taille/forme d'arbre.Si vous avez besoin de souder des fils/câbles supplémentaires aux bornes ou si vous avez besoin d'ajouter des connecteurs, des condensateurs ou des CEM, nous pouvons également fabriquer.

Q : Avez-vous un service de conception de moteur distinct ?

R : Oui, nous aimerions concevoir le moteur séparément pour le client, mais il peut y avoir des coûts de développement de matrices et des coûts de conception.

Q : Quel est votre délai de livraison ?

A: En règle générale, cela prend 15 à 30 jours pour nos produits standard réguliers et plus longtemps pour nos produits personnalisés.Mais nous sommes très flexibles sur le délai de livraison, qui dépendra de la commande spécifique.
