Détails sur le produit:
|
| Fréquence: | 5-3000 hertz | Force de sinus: | 50000N |
|---|---|---|---|
| Force de choc: | 100000N | Méthode de refroidissement: | Refroidissement à l'air |
| Alimentation d'énergie: | 3 C.A. 50Hz à C.A. 380V ±10% de phase | Max.Load: | 800kg |
| Accélération maximale: | 980m/s2 | Table de glissière: | Peut être adapté aux besoins du client |
| Mettre en évidence: | Équipement d'essai de vibration,Système de test de vibration |
||

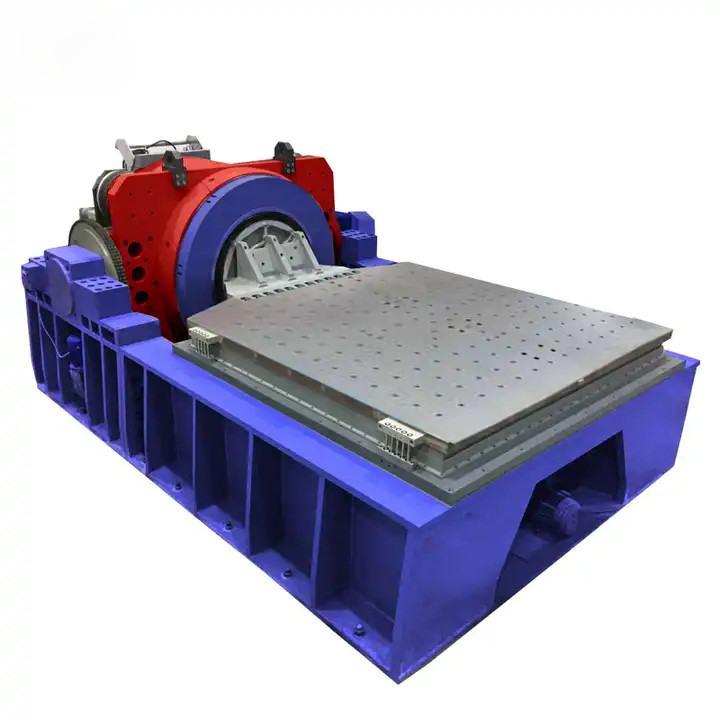

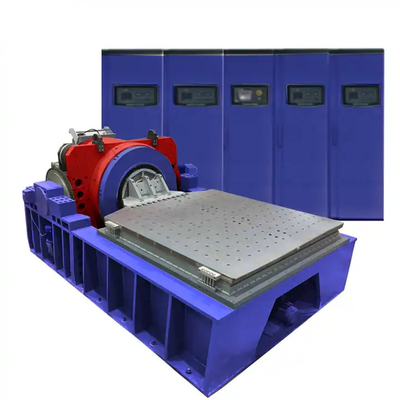

L'air électromagnétique a refroidi la machine d'essai à haute fréquence de vibration
Performances système :
La fréquence de premier ordre de résonance est haute et la fréquence de l'utilisation est au loin la conception dynamique optimisée de structure squelettique, particulièrement la structure faible du gousset squelettique de structure mobile de la structure traditionnelle, est conçue pour augmenter la rigidité de transmission ; l'anneau de enroulement fixe de composé et l'enroulement sont reliés par la colle et la vis. La boucle augmente la nouvelle structure du trou et augmente la rigidité de l'enroulement. A amélioré de manière significative la fréquence commune de premier ordre de vibration de la bobine mobile, dépassant les produits semblables internationaux.
Structure de enroulement de reliabilityThe d'enroulement dynamique élevé nouvelle et nouvelle technologie de l'anneau de enroulement dynamique original de renfort de manière significative améliorer la fiabilité de résistance de vibration de l'enroulement de bobine mobile dans la poussée élevée, l'environnement élevé de vibration d'accélération, d'impact et de haute température.
Conception électrique efficiencyInnovative élevée de conduit d'air de refroidissement de table de refroidissement à l'air : la structure améliorée d'entrée d'air, anneau magnétique supérieur remplace le type circulaire entrée de trou d'air par le long type entrée de cannelure d'air ; la bobine d'excitation adopte le passage d'air de nid d'abeilles et l'anneau magnétique moyen adopte le double type de circulation d'air enroulent la voie et l'anneau magnétique inférieur pour adopter une nouvelle structure telle qu'un conduit d'air triangulaire, qui améliore de manière significative l'effet de refroidissement.
Ventilateur :
Le ventilateur a un conduit d'air unique et toute autre conception structurelle, et la fan a le bon effet de refroidissement et à faible bruit.
Essai horizontal et vertical :
La table électrique de vibration avec la glissière horizontale peut être employée pour les essais horizontaux et verticaux. La commutation entre les deux directions est simple et facile pour renverser.
Adoptez le module d'IGBT :
Les amplificateurs comportent les modules fiables de transistor MOSFET et d'IGBT pour de forte stabilité et la fiabilité.
Représentation de sécurité :
Le produit répond aux exigences standard européennes d'essai, et un commutateur d'arrêt d'urgence est installé sur l'amplificateur de puissance pour répondre effectivement aux urgences. Exigences de sécurité d'UL et de CE des USA de rassemblements.
| Article | Spécifications |
| Circuit de génération électrodynamique de vibration | |
| Force évaluée (crête) sous sinusoïdal | 32KN |
| Poussée d'impact | 64KN |
| Plage de fréquence | 200 hertz |
| Déplacement continu | 59 millimètres pp |
| Déplacement d'impact | 59 millimètres pp |
| Vitesse nominale maximum (crête de péché) | 2m/s |
| Accélération maximum (péché) | 0,53 ² de m/s |
| Diamètre de bobine mobile | 445 millimètres |
| Couple impartial permis de charge | 300 N•m |
| La masse équivalente des pièces mobiles | 301 g |
| Fréquence axiale d'isolement de vibration | 2,5 hertz |
| Charge maximum pour l'échantillon | 500 kilogrammes |
| Fuite de flux magnétique | <10 gauss=""> |
| Taille verticale d'appareil de contrôle de vibration | 4505×2500×840 millimètre (L*W*H, sans paquet) |
| Poids vertical d'appareil de contrôle de vibration | About5800 kilogramme (sans paquet) |
| Amplificateur de puissance | |
| De puissance de sortie maximum | 32 KVAs |
| S/N (rapport signal/bruit) s-/N | DB ≥65 |
| Tension de sortie évaluée | 100 V |
| Efficacité de conversion | ≥90% |
| Protection de système | Surtension de sortie, sortie au-dessus d'écoulement, amplificateur au-dessus de la température, table de vibration au-dessus du déplacement, glissière horizontale au-dessus de déplacement, échec de système de refroidissement, sousvoltage de puissance de sortie, échec d'unité d'amplificateur, panne de courant d'excitation, triphasée échec d'alimentation d'énergie, etc. |
| Taille d'amplificateur de puissance | 1720*1200*850 millimètre (L*W*H, sans paquet) |
